02 - Lower Oven Door Parts


03 - Control Panel


04 - Lower Body Parts


05 - Drawer Parts


06 - Control Panel


07 - Upper Oven Door Parts


08 - Power Control


09 - Upper Body Parts

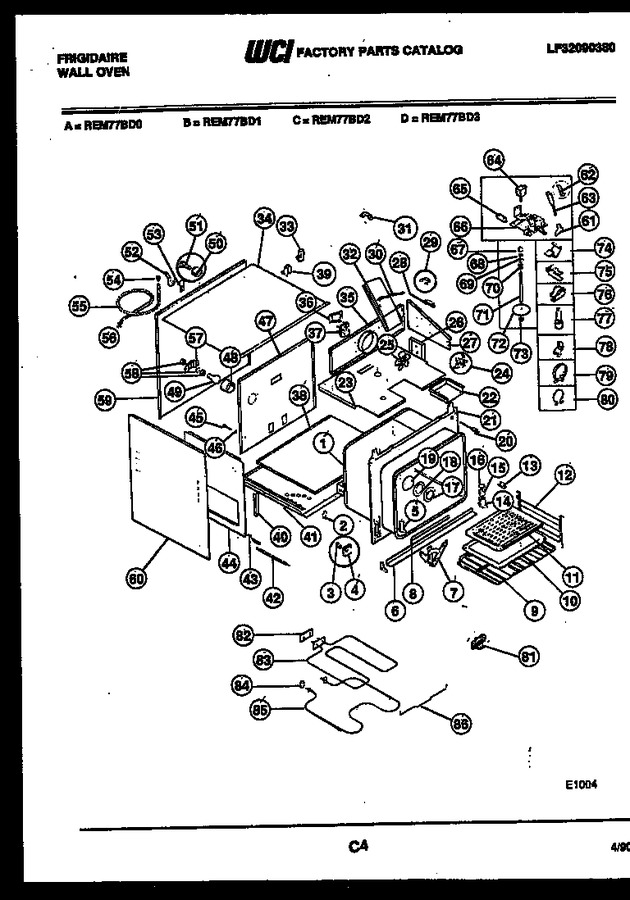

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	08014483		Liner-oven		Appelez-nous	-
2	08010560		Fastnr Oven Mtg (2)		Appelez-nous	-
3	08012142		Grommet-front Frame Space (4)		Appelez-nous	-
4	08017002		Spacer-front Frame (4)		Appelez-nous	-
5	08017003		Tube-oven Vent		Appelez-nous	-
6	08014516		Trim-lower		Appelez-nous	-
7	08012159		Cam-door-lh		Appelez-nous	-
7	08012160		Cam-door-rh		Appelez-nous	-
8	08014509		Shield-oven Door		Appelez-nous	-
9	08012158		Rack-oven (2)		Appelez-nous	-
10	08016612		Broiler Pan		Appelez-nous	-
11	08016608		Insert, Broiler Pan		Appelez-nous	-
12	08016607		Glide-oven Rack (2)		Appelez-nous	-
13	08010612		Bracket-rack Glide (4)		Appelez-nous	-
14	08012165		Tube-vent Catalyst		Appelez-nous	-
15	08012166		Filter Catalyst		Appelez-nous	-
16	08012167		Retainer Catalyst		Appelez-nous	-
17	08010609		Collar-lens Mtg		Appelez-nous	-
18	08010610		Gasket-lens Collar		Appelez-nous	-
19	08010611		Lens-light Cover		Appelez-nous	-
20	08012146		Switch-door		Appelez-nous	-
21	08014471		Frnt Frame Incl. 3 & 4		Appelez-nous	-
22	08012148		Box-latch		Appelez-nous	-
23	08014507		Shield-wool Top		Appelez-nous	-
24	08012168		Switch-fan Safety		Appelez-nous	-
25	08016985		Fan-blade		Appelez-nous	-
26	08014440		Bracket-support		Appelez-nous	-
27	08014430		Baffle-top Air-rh		Appelez-nous	-
27	08014429		Baffle-top Air-lh		Appelez-nous	-
28	08012033		Block-terminal		Appelez-nous	-
29	08012153		Retainer Bracket To Latch		Appelez-nous	-
30	08012171		Bracket-vent Actuator		Appelez-nous	-
31	08012172		Bracket-vent Actuator Mounting		Appelez-nous	-
32	3015955		Duct-air Vent		Appelez-nous	-
33	08014494		Plug-disc Female		Appelez-nous	-
34	08014454		Cover-instrument Top		Appelez-nous	-
35	08012173		Cover-instrument Rear		Appelez-nous	-
36	08012184		Bracket-fan Motor Mounting (2)		Appelez-nous	-
37	08012183		Motor-fan		Appelez-nous	-
38	08012176		Base-main Inner		Appelez-nous	-
39	08014457		Cover-plug		Appelez-nous	-
40	08014431		Baffle-side Air (2)		Appelez-nous	-
41	08014432		Base-main Outer		Appelez-nous	-
42	08012161		Spring-door Cam (2)		Appelez-nous	-
43	08012162		Bracket-spring Adj (2)		Appelez-nous	-
44	08012178		Wrapper-side Inner (2)		Appelez-nous	-
45	08010579		Screw-back To Oven Mtg (2)		Appelez-nous	-
46	08011695		Washer (2)		Appelez-nous	-
47	08012180		Wrapper-back Inner		Appelez-nous	-
48	08010586		Tube-oven Light		Appelez-nous	-
49	08037649		Light Bulb		Appelez-nous	-
50	08011725		Hex Nut Ground Plate Mtg		Appelez-nous	-
51	08012119		Screw Ground Plate Mtg		Appelez-nous	-
52	08012117		Connector-conduit		Appelez-nous	-
53	08012118		Plate-grounding		Appelez-nous	-
54	08012121		Bushing Insulator (2)		Appelez-nous	-
56	08014427		Angle Support-lh		Appelez-nous	-
56	08014428		Angle Support-rh		Appelez-nous	-
57	08010585		Bracket-oven Light Mtg		Appelez-nous	-
58	08010584		Socket-oven Light		Appelez-nous	-
59	08014521		Wrapper-back Outer		Appelez-nous	-
60	08012130		Wrapper-side Outer (2)		Appelez-nous	-
61	08013189		Knob-door Latch Handle		Appelez-nous	-
62	08013188		Screw, Set, 10-24 X 3/16, Latch Knob		Appelez-nous	-
63	08014476		Handle-latch Mech		Appelez-nous	-
64	08014453		Control Solenoid		Appelez-nous	-
65	08012187		Switch Actuating		Appelez-nous	-
66	08012189		Latch-door		Appelez-nous	-
67	08012154		Cap Vent Rod		Appelez-nous	-
68	08012153		Retainer-ring Clip		Appelez-nous	-
69	08012152		Washer Vent (2)		Appelez-nous	-
70	08012151		Spring Vent Closing		Appelez-nous	-
71	08012150		Rod Vent		Appelez-nous	-
72	08012163		Cover Vent		Appelez-nous	-
73	08014485		Hex Nut		Appelez-nous	-
74	08012196		Clip Oven To Frnt Frame (8)		Appelez-nous	-
75	08012198		Fastnr Cable Clamp		Appelez-nous	-
76	08012198		Fastnr Clamp Pwr Cord		Appelez-nous	-
77	08014511		Spacer-nylon Trim To Base Mounting (2)		Appelez-nous	-
78	08010556		Clip Thermo Bulb (2)		Appelez-nous	-
79	08012195		Fastnr Ty Rap (2)		Appelez-nous	-
80	08012197		Clamp Purse Lock (4)		Appelez-nous	-
81	3051147		Thermo Cutout		Appelez-nous	-
82	08010471		Gasket-broil Element		Appelez-nous	-
83	08010472		Element-broil		Appelez-nous	-
84	08010473		Gasket-bake Element		Appelez-nous	-
85	08012097		Element-bake		Appelez-nous	-
86	08010470		Support-broil Element		Appelez-nous	-
*21795	3015954		Insulation-back		Appelez-nous	-
*21795	3015953		Insulation-wrapper		Appelez-nous	-
25A	08012199		Fan Blade-set Screw (non-illustrated)		Appelez-nous	-
63A	08012194		Screw-handle Mtg (2) (non-illustrated)		Appelez-nous	-
