SELECT A DIAGRAM

01 - Electrical

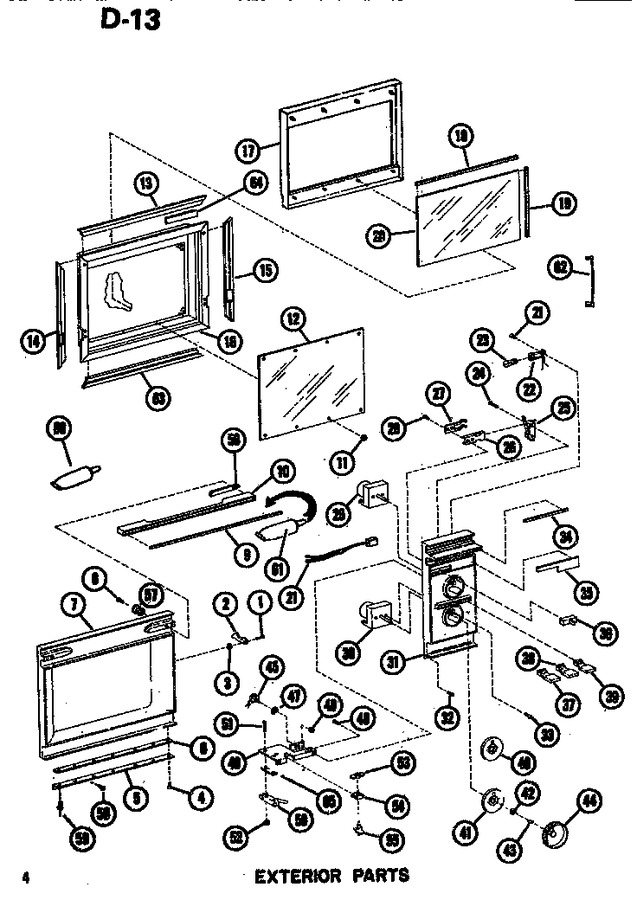

02 - Exterior


03 - Interior


04 - Interior


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	A3183901		Rivet		Appelez-nous	-
2	A3183001		Latch, Door		Appelez-nous	-
3	M0287401		Nut		Appelez-nous	-
4	M0214503		Screw		Appelez-nous	-
4	M0227501		Screw		Appelez-nous	-
5	B5603203		Hinge		Appelez-nous	-
6	A3127102		Shim		Appelez-nous	-
6	A3127101		Shim		Appelez-nous	-
7	D7238602		Chrome Outer Door Casting		Appelez-nous	-
8	M0234117		Screw		Appelez-nous	-
9	B5604802		Insert-handle		Appelez-nous	-
10	D7275901		Door Handle		Appelez-nous	-
11	M0288801		Nut K		Appelez-nous	-
12	A3254901		Window Outer A		Appelez-nous	-
13	D7320001		Gasket Top A		Appelez-nous	-
14	D7320004		Gasket Left A		Appelez-nous	-
15	D7320003		Gasket Right A		Appelez-nous	-
16	C8755401		Inner Door Assy A		Appelez-nous	-
17	D7240301		Inner Door Mold Assy		Appelez-nous	-
18	A3264601		Gasket Window A-k		Appelez-nous	-
19	A3264602		Gasket Window A-k		Appelez-nous	-
20	A3167901		Inner Window A-k		Appelez-nous	-
21	C8792801		Wiring Harness		Appelez-nous	-
22	B5603104		Socket		Appelez-nous	-
23	M0360003		Bulb, Light		Appelez-nous	-
24	M0227525		Screw A-k		Appelez-nous	-
25	A3220701		Switch, Cut-off		Appelez-nous	-
26	B5699401		Retainer		Appelez-nous	-
27	B5699701		Spring		Appelez-nous	-
28	M0230015		Screw		Appelez-nous	-
29	C8724204		Timer-6 Min		Appelez-nous	-
30	C8724302		Timer-30 Min		Appelez-nous	-
31	D7238801		Escutcheon, Control		Appelez-nous	-
32	M0229916		Screw T.c		Appelez-nous	-
33	WPW10068250		Screw   (Replaces: M0202530)				$ 3.66
34	B5703901		Insert- K		Appelez-nous	-
35	C3654102		Name Plate- K		Appelez-nous	-
36	C3694701		Bar Slide K		Appelez-nous	-
37	B5631004		Start Button		Appelez-nous	-
38	B5631005		Stop Button		Appelez-nous	-
39	B5631006		Light Button		Appelez-nous	-
40	B5696003		Escut-indicator K		Appelez-nous	-
41	B5696004		Escut. Indicator K		Appelez-nous	-
42	A3206801		Bearing Knob K		Appelez-nous	-
43	M0117001		Clip		Appelez-nous	-
44	D7028702		Knob A		Appelez-nous	-
45	B5704501		Switch		Appelez-nous	-
46	M0281401		Nut A		Appelez-nous	-
47	M0272503		Washer		Appelez-nous	-
48	M0228016		Screw		Appelez-nous	-
49	C3667603		Bracket-switch Mtg		Appelez-nous	-
50	A3141503		Start Switch, Preform		Appelez-nous	-
51	M0202521		Screw		Appelez-nous	-
52	M0282005		Nut K				$ 7.07
53	A3127701		Cam		Appelez-nous	-
54	A3134301		Bearing Insert		Appelez-nous	-
55	B5631101		Cam,switch		Appelez-nous	-
56	C8744901		Spacer-handle		Appelez-nous	-
57	B5745802		Bushing		Appelez-nous	-
58	M0214503		Screw		Appelez-nous	-
59	A4539602		Pop Rivet		Appelez-nous	-
60	M0275501		Sealer		Appelez-nous	-
61	M0910002		Adhesive		Appelez-nous	-
62	C3655840		Jumper Wire		Appelez-nous	-
63	D7320002		Gasket Bottom A		Appelez-nous	-
64	M0275140		Tape Per Roll		Appelez-nous	-
65	A3217301		Insulator Sheet		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
