Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 704154 Panel, Top 1 Appelez-nous -
2 WP90767 Screw   (Replaces: Y700502) 1 In-Stock Immediately $ 7.04

3 702746 Tie, Mount Cable 1 Appelez-nous -
4 WP12990527 Screw   (Replaces: Y708955) 1 In-Stock Immediately $ 7.15

5 WP7403P899-60 Switch, Hi-limit   (Replaces: Y702548) 1 In-Stock Immediately $ 181.29

6 Y704227 Lever, Latch (blk) 1 Appelez-nous -
7 Y703932 Knob (blk) 1 Appelez-nous -
8 701671 Spring, Knob 1 Appelez-nous -
9 707407 Screw 1 Special Order $ 6.42

10 Y702526 Solenoid 1 Appelez-nous -
11 WP90767 Screw   (Replaces: Y700502) 1 In-Stock Immediately $ 7.04

12 702697 Bracket,stiffener 1 Appelez-nous -
13 Y701686 Pin, Cotter 1 Appelez-nous -
14 Y703357 Latch Assy. 1 Appelez-nous -
15 701706 Shield, Switch 1 Appelez-nous -
16 Y702360 Switch, Solenoid 1 Appelez-nous -
17 Y702350 Insulator 1 Appelez-nous -
18 Y703732 Switch, Latch 1 Appelez-nous -
19 703264 Insulator 1 Appelez-nous -
20 Y702359 Switch, Solenoid Micro 1 Appelez-nous -
21 702806 Switch, Door 1 Appelez-nous -
22 703750 Wire, Grey 1 Appelez-nous -
22 702807 Screw 1 Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

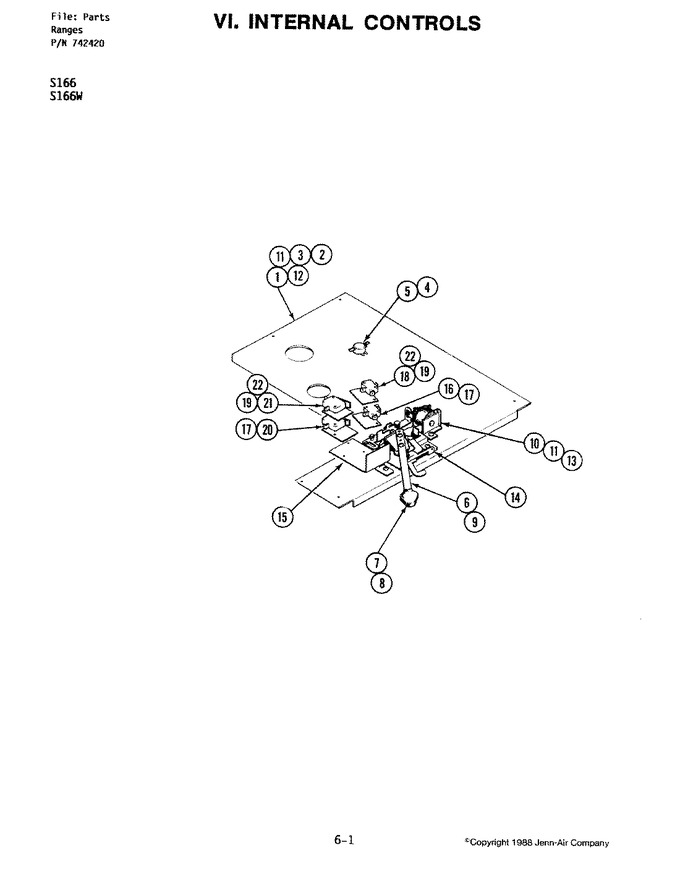

Diagram for S166
