SELECT A DIAGRAM

02 - Door Parts


03 - Cabinet Parts


04 - Shelves And Supports


05 - Compressor Parts

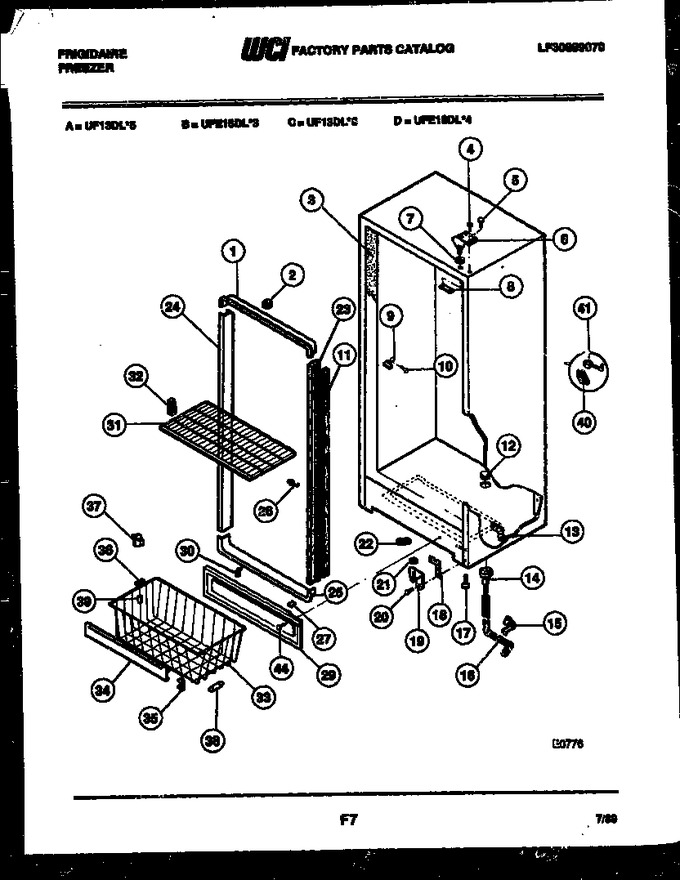

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	06594559		Moulding-top		Appelez-nous	-
2	08037937		Spacer-foam		Appelez-nous	-
3	06594525		Insulation		Appelez-nous	-
4	06593898		Screw		Appelez-nous	-
5	08037848		Screw-rear (2)		Appelez-nous	-
6	08037946		Hinge		Appelez-nous	-
7	05879870		Washer		Appelez-nous	-
8	06593894		Plate		Appelez-nous	-
9	09949966		Catch		Appelez-nous	-
10	07536987		Screw		Appelez-nous	-
11	06594589		Insulation		Appelez-nous	-
12	06593887		Plug		Appelez-nous	-
13	06594550		Plate		Appelez-nous	-
14	08005500		Sleeve-drain		Appelez-nous	-
15	06593405		Clamp		Appelez-nous	-
16	06594553		Hose Drain		Appelez-nous	-
17	06593395		Leg		Appelez-nous	-
18	08005499		Gasket		Appelez-nous	-
19	06594549		Hinge		Appelez-nous	-
20	06593385		Screw		Appelez-nous	-
21	05879870		Washer		Appelez-nous	-
22	08016353		Closer Door		Appelez-nous	-
23	08037994		Moulding-hinge		Appelez-nous	-
24	06599857		Moulding-lock		Appelez-nous	-
25	06594650		Moulding		Appelez-nous	-
26	08037962		Switch-light		Appelez-nous	-
27	09950067		Bumper (2)		Appelez-nous	-
28	09950066		Pin (2)		Appelez-nous	-
29	08037993		Apron Trim		Appelez-nous	-
30	06594680		Clip, Breaker		Appelez-nous	-
31	08016363		Dry Shelf		Appelez-nous	-
32	08016352		Support (2)		Appelez-nous	-
33	08016372		Basket		Appelez-nous	-
34	08016385		Handle		Appelez-nous	-
35	09950862		End Cap		Appelez-nous	-
36	05878546		Spacer, Condenser		Appelez-nous	-
37	09948791		Stop, Basket		Appelez-nous	-
38	08009560		Glide (4)				$ 35.25
39	08011882		Spacer (4)		Appelez-nous	-
40	08016495		Housing		Appelez-nous	-
41	08037992		Sensor		Appelez-nous	-
44	09950066		Pin (2)		Appelez-nous	-
45	08037993		Apron Trim		Appelez-nous	-
46	09950067		Bumper (3)		Appelez-nous	-
