Diagram # Part Number Description Series Availability Ships Price Add to Cart
7 309643802 Box-control Appelez-nous -
10 309643701 Bulkhead Appelez-nous -
12 309101202 Clip-control Bulb, (2) Appelez-nous -
14 3015312 Screw,8-18ab X 0.500 Appelez-nous -
15 309351901 Strap-capacitor Appelez-nous -
18 5303007754 Screw,6-32 X 0.188 Appelez-nous -
20 5303002600 Sleeve, Control Appelez-nous -
17# 309343102 Cord-service Appelez-nous -
F13 5304421859 Capacitor,40+10/250 Vac Appelez-nous -
F8 5303323284 Switch-selector Appelez-nous -
F9 5303302852 Control-temperature Special Order $ 203.91

NI 309111201 Grommet,wire Protector Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

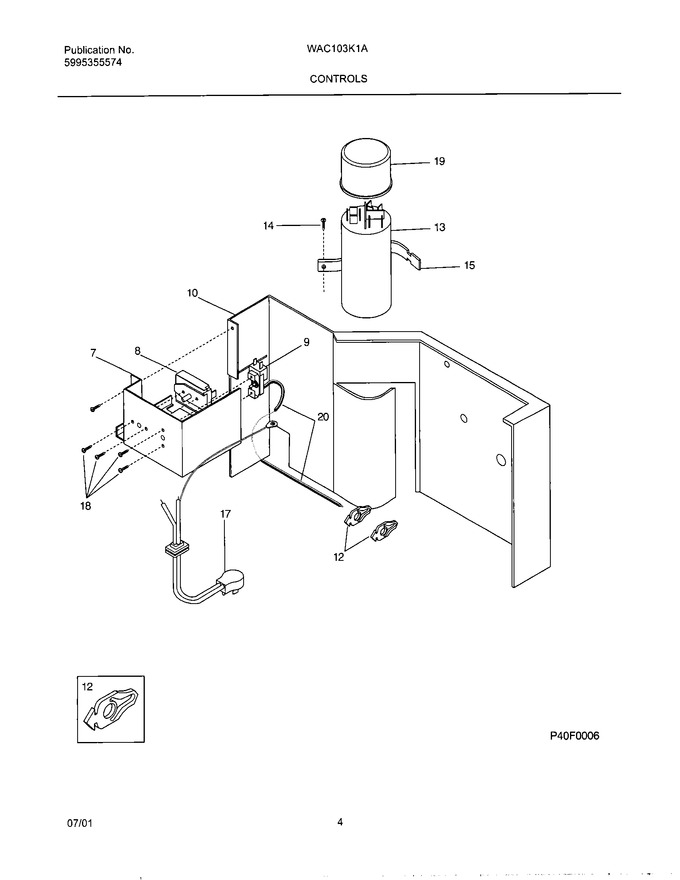

Diagram for WAC103K1A1
