Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 5304419112 Compressor-sanyo,806-014-42 Special Order $ 319.46

2 5303283877 Grommet,compressor Mtg ,(3) Appelez-nous -
3 5308006948 Nut,compressor Mtg ,(3) Appelez-nous -
6 3200282 Gasket-cover Appelez-nous -
7 3200281 Cover-terminal Appelez-nous -
9 5303211017 Nut,terminal Cover Appelez-nous -
14 309644002 Base/compressor-stud Assy Appelez-nous -
16 5308017120 Capillary Tube,45 Inch Long ,cut To Length Appelez-nous -
17 5304417604 Tube-process Appelez-nous -
19 5303002664 Washer,compressor Mtg Appelez-nous -
F10 5303317601 Start Assist Kit,compressor Special Order $ 148.05

F11 309619309 Evaporator Assy,compact Appelez-nous -
F12 309645405 Condenser Assy,compact3r/15fpi Appelez-nous -
F13 309642802 Tray-evaporator   (Replaces: 309642801) Appelez-nous -
F8 5303295567 Overload Protector Appelez-nous -
NI 309112501 Washer,metallic Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

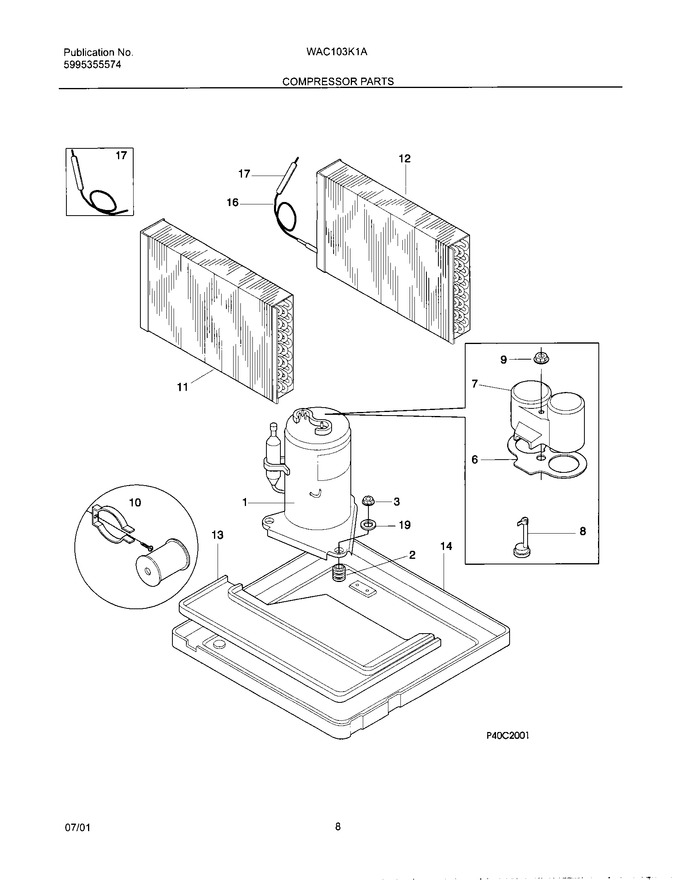

Diagram for WAC103K1A1
