Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 311649 End Cap, L.h. Appelez-nous -
1 342043 Screw (2) Appelez-nous -
1 308504 Screw (2) Appelez-nous -
1 311650 End Cap, R.h. Appelez-nous -
2 312432 Trim, Oven Vent Appelez-nous -
3 246131 Screw, 6a X 3/8 Appelez-nous -
3 311646 Trim, Top Appelez-nous -
3 342043 Screw (2) Appelez-nous -
5 311867 End Trim, Vent Door R.h. Appelez-nous -
5 311866 End Trim, Vent Door L.h. Appelez-nous -
6 311690 Door, Vent Appelez-nous -
7 311190 Trim, Bottom Appelez-nous -
7 342043 Screw (2) Appelez-nous -
7 309100 Screw, 10a X 1/2 (2) Appelez-nous -
8 311642 Box Air Appelez-nous -
8 329829 Box Air Appelez-nous -
8 WP308685 Screw, 10a X 1/2 (6)   (Replaces: 253549) In-Stock Immediately $ 7.08

9 312429 Vent Tube Appelez-nous -
9 329419 Vent Channel Appelez-nous -
10 WP308685 Screw, 10a X 1/2 (7)   (Replaces: 253549) In-Stock Immediately $ 7.08

10 329828 Support Plate Appelez-nous -
14 310221 Motor Fan (alternate) Appelez-nous -
14 310921 Motor, Fan (alternate) Appelez-nous -
15 307602 Nut, 6-32 Hex (2) Appelez-nous -
15 310420 Mount, Fan Motor Appelez-nous -
15 247326 Screw, 10-24 X 1/2 (3) Appelez-nous -
16 307535 Blade, Fan Appelez-nous -
17 308410 Snap Bushing Appelez-nous -
18 247326 Screw, 10-24 X 1/2 (8) Appelez-nous -
18 311643 Side Panel, L.h. Appelez-nous -
18 311644 Side Panel, R.h. Appelez-nous -
19 WP308685 Screw, 10a X 1/2 (1)   (Replaces: 253549) In-Stock Immediately $ 7.08

19 311698 Cover, Light Appelez-nous -
20 WP308685 Screw, 10a X 1/2 (8)   (Replaces: 253549) In-Stock Immediately $ 7.08

20 311641 Panel, Top Appelez-nous -
21 311772 Clip (2) Appelez-nous -
22 WP308685 Screw, 10a X1/2   (Replaces: 253549) In-Stock Immediately $ 7.08

22 311696 Bracket, Support Appelez-nous -
23 311687 Probe, Shield Appelez-nous -
23 WP308685 Screw, 10a X 1/2 (2)   (Replaces: 253549) In-Stock Immediately $ 7.08

24 246131 Screw, 6a X 3/8 (2) Appelez-nous -
24 WP308685 Screw, 10a X1/2   (Replaces: 253549) In-Stock Immediately $ 7.08

24 311694 Bracket, Heat Sensor Appelez-nous -
25 311719 Thermostat Appelez-nous -
27 247326 Screw, 10-24 X 1/2 (4) Appelez-nous -
27 311638 Bracket, Front Support Appelez-nous -
28 309814 Seal Foam Appelez-nous -
29 311686 Frame, Outer Appelez-nous -
30 307748 Screw, 10a X 1/2 Appelez-nous -
30 311697 Bracket, Control Panel Mounting Appelez-nous -
31 309499 Deflector, Air Appelez-nous -
31 310953 Pushnut, Ziptwist (3) Appelez-nous -
32 311700 Hood, Lower Vent Appelez-nous -
32 WP488627 Screw, 8a X 1/2 (3)   (Replaces: 338156) Special Order $ 6.81

33 311699 Screw, 10a X 1-5/8 (2) Appelez-nous -
33 311692 Grommet, Plastic (2) Appelez-nous -
34 311651 Cover, Rear Appelez-nous -
34 WP308685 Screw, 10a X 1/2 (12)   (Replaces: 253549) In-Stock Immediately $ 7.08


    View Diagram in Separate Window     Print Icon   Print Part List

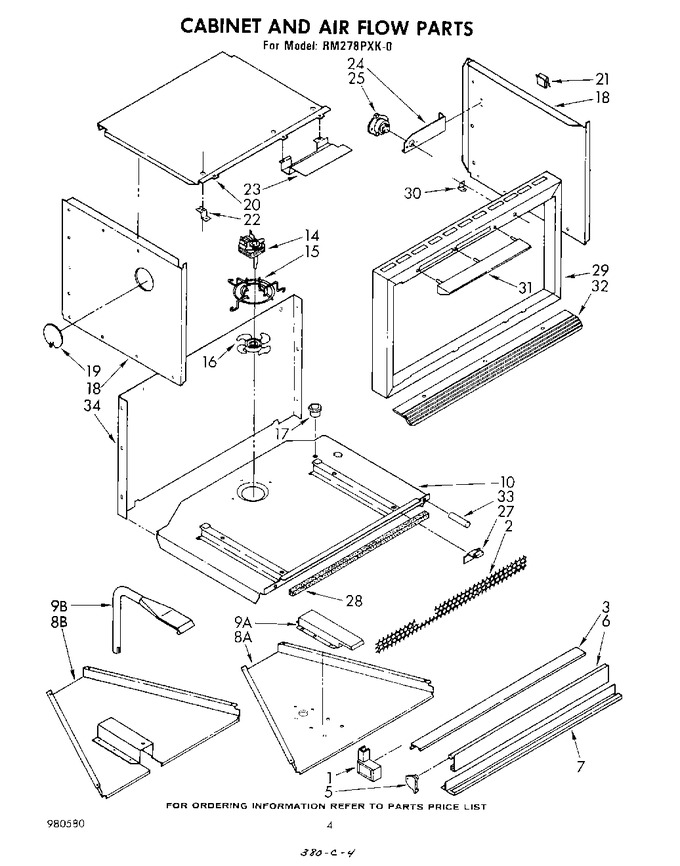

Diagram for RM278PXK0
