Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 329790 Bracket, Control Mounting Appelez-nous -
2 310127 Timer, Digital Appelez-nous -
3 311224 Plate, Timer Appelez-nous -
3 254217 Screw, 10a X 3/8 (2) Appelez-nous -
3 254225 Screw 8bt X 1/4 (2) Appelez-nous -
5 246131 Screw, 6 X 3/8b (2) Appelez-nous -
6 311547 Light, Indicator (125v) Appelez-nous -
8 308119 Screw, 8-32 X 3/16 (8) Appelez-nous -
8 308475 Switch, Infinite (4) Appelez-nous -
9 311545 Light, Indicator (250v) (7) Appelez-nous -
10 309489 Dial, Surface Unit (4) Appelez-nous -
11 309611 Thermostat (lower Oven) Appelez-nous -
14 487384 Screw, 6-32 X 1/4 (2) Appelez-nous -
15 310394 Switch, Selector Appelez-nous -
16 308119 Screw, 8-32 X 3/16 (2) Appelez-nous -
17 310325 Timer, Digital (includes Illus. 18) Appelez-nous -
18 308594 Motor, Timer Appelez-nous -
19 309645 Nut, Extension Appelez-nous -
20 312755 Indicator, Information Control Appelez-nous -
21 309983 Clip, Push-on (3) Appelez-nous -
23 309548 Indicator, Temperature Appelez-nous -
23 254225 Screw 8bt X 1/4 (2) Appelez-nous -
24 328431 Shield Assembly Appelez-nous -
25 WP313808 Screw, 6-32 X 1/4   (Replaces: 311932) Special Order $ 6.84

28 310279 Shaft, Potentiometer Appelez-nous -
29 309484 Bracket, P.c. Board Appelez-nous -
30 329907 P/c Board & Potentiometer Appelez-nous -
31 309080 Screw (2) Appelez-nous -
33 307640 Palnut Appelez-nous -
34 307649 Switch, Push Start (include Illus. 64) Appelez-nous -
36 98106 Screw Appelez-nous -
42 311507 Relay, Power Appelez-nous -
42 WP90767 Screw, 8a X 3/8 (2)   (Replaces: 90767) In-Stock Immediately $ 7.04

44 309258 Screw, 6 X 3/8b Appelez-nous -
45 310351 Buzzer, End-of-cycle Appelez-nous -
46 309258 Screw, 6 X 3/8b Appelez-nous -
48 254225 Screw, 8bt X 1/4 (3) Appelez-nous -
49 WP308605 Strain Relief (2)   (Replaces: 308605) Special Order $ 10.08

49 WP308605 Strain Relief (1)   (Replaces: 308604) Special Order $ 10.08

50 WP965173 Screw, 8a X 3/8 (3)   (Replaces: 246132) In-Stock Immediately $ 9.65

54 312602 Frame, Control Panel Appelez-nous -
55 308297 Seal, Foam Appelez-nous -
55 312788 Panel, Control (upper) Appelez-nous -
56 312743 Splice Panel Appelez-nous -
57 312425 Control Panel, Glass Appelez-nous -
57 308297 Seal, Foam Appelez-nous -
58 312603 Bottom Cap, Control Panel Appelez-nous -
59 348689 Screw (2) Special Order $ 66.92

60 WP313808 Screw, 6-32 X 1/4 (6)   (Replaces: 311932) Special Order $ 6.84

61 312248 Screw, 8-32 X 1/2 Appelez-nous -
62 307615 Knob, Digital Appelez-nous -
63 329423 Knob, Assembly (2) Appelez-nous -
63 WP688805 Clip, Spring   (Replaces: 688805) In-Stock Immediately $ 7.03

64 309563 Button, Push-to-start Appelez-nous -
65 312808 Knob, Timer (3) Special Order $ 13.92

66 309556 Bezel, Knob (4) Appelez-nous -
68 308348 Spring, Bezel (4) Appelez-nous -
70 313307 Knob, Surface Units (4) Special Order $ 15.94

71 328709 Knob, Thermostat Appelez-nous -
72 WP688805 Clip, Spring   (Replaces: 688805) In-Stock Immediately $ 7.03

72 328707 Knob, Selector Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

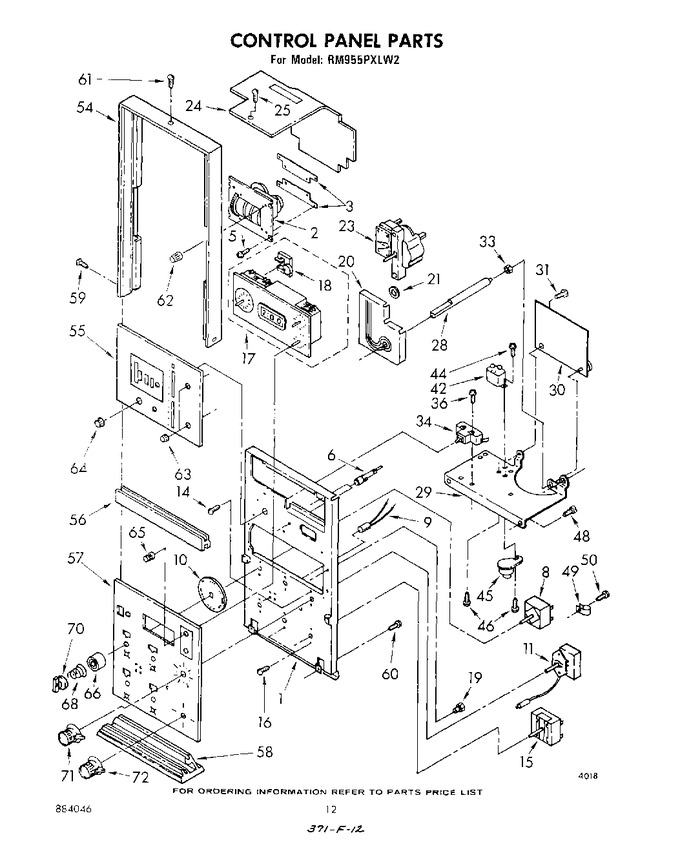

Diagram for RM955PXLW2
