Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP489128 Screw, Ground Wire To Base--na   (Replaces: 210186) 00 Special Order $ 9.79

2 WP8281227 Screw,hex Head (brake Drum)   (Replaces: 211000) 00 Special Order $ 9.40

3 W11684507 Screw   (Replaces: 212707) 00 Special Order $ 12.23

4 UEFM Timer   (Replaces: 901293) 00 In-Stock Immediately $ 95.38

5 901296 Control Switch, 3 Button 00 Appelez-nous -
6 901306 Control Panel With Inserts 00 Appelez-nous -
7 901391 Timer Knob With Insert 00 Appelez-nous -
8 901434 Screw And Washer Assembly 00 Appelez-nous -
9 901547 Timer Knob And Dial-chrome 00 Appelez-nous -
10 901636 Indicator Lamp 00 Appelez-nous -
11 901829 Timer Motor 00 Appelez-nous -
12 901844 Wire Harness-wu501 00 Appelez-nous -
13 901846 Wire Harness-canada Wu501 00 Appelez-nous -
14 911602 Timer Indicator Dial-chrome 00 Appelez-nous -
15 911702 Ground Receptacle 00 Appelez-nous -
16 911805 Button For Switch 00 Appelez-nous -
17 912002 Barrier For Timer 00 Appelez-nous -
18 912006 Washer 00 Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

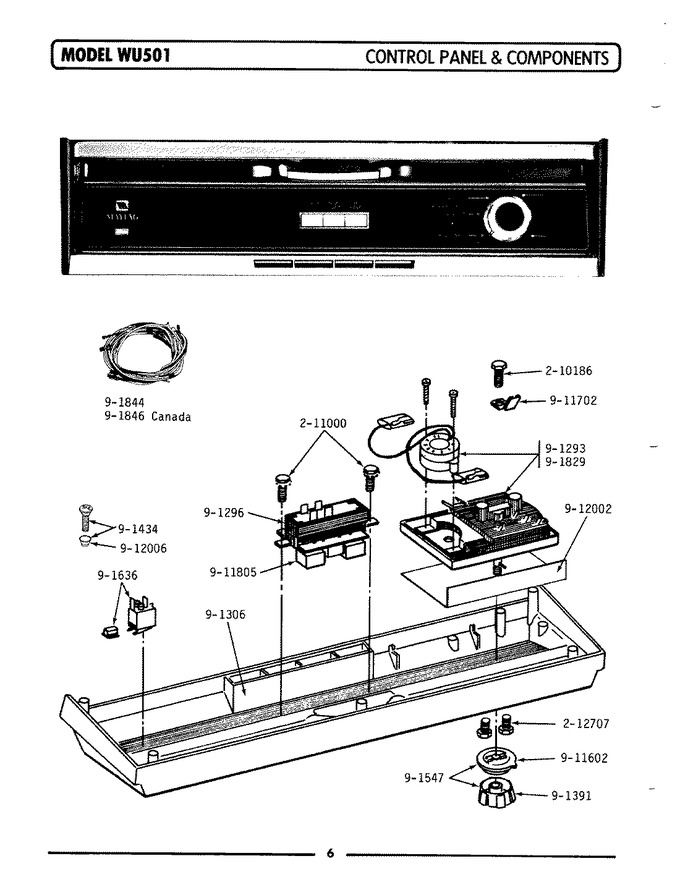

Diagram for WU501
