Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10354194 Use And Care Guide (lower Oven) Appelez-nous -
1 W10351241 Installation Instructions Appelez-nous -
1 W10492441 Tech Sheet Appelez-nous -
1 W10354195 Use And Care Guide (microwave Oven) Appelez-nous -
2 W10317349 Board, Display (user Interface Lower Oven) Appelez-nous -
2 WPW10317350 Board, Display (user Interface Microwave Upper)   (Replaces: W10317350) Special Order $ 400.45

3 W10317343 Board, Goc Special Order $ 372.16

4 W10363824 Spacer, Lateral Appelez-nous -
5 WPW10260254 Blower   (Replaces: W10260254) In-Stock Immediately $ 160.23

6 WP12990527 Screw   (Replaces: 7101P403-60) In-Stock Immediately $ 7.15

7 WPW10545255 Fuse, Thermal   (Replaces: W10436434) In-Stock Immediately $ 25.12

8 WP90767 Screw   (Replaces: 7101P426-60) In-Stock Immediately $ 7.04

9 WP7101P434-60 Screw   (Replaces: 7101P434-60) Special Order $ 6.26

10 W10351257 Bracket, Blower (left) Appelez-nous -
10 W10283078 Bracket, Blower (right) Appelez-nous -
11 W10491987 Block, Foam   (Replaces: 4451758) In-Stock Immediately $ 6.98

12 WPW10245259 Block, Terminal   (Replaces: 7401P038-60) In-Stock Immediately $ 31.65

13 W10283033 Chassis, Side Appelez-nous -
14 W10509164 Chassis, Divider Back (upper Model Only)   (Replaces: W10504027) Appelez-nous -
15 W10357042 Support, Module Appelez-nous -
16 W10318159 Chassis, Cover Top Front 27`` Appelez-nous -
17 W10283032 Chassis, Cover Top Back 27`` Appelez-nous -
18 WP7103P027-60 Nut   (Replaces: 7103P027-60) In-Stock Immediately $ 6.47

19 WP9752759 Relay   (Replaces: 9752759) In-Stock Immediately $ 172.43

20 W10354053 Transformer, Control Special Order $ 125.80

21 W10323725 Plate, Mounting Transformer Appelez-nous -
22 W10519703 Cover, Back Duct Appelez-nous -
23 W10364919 Assembly, Control Panel (includes Overlay) (stainless) Appelez-nous -
23 W10364920 Assembly, Control Panel (includes Overlay) (black) Appelez-nous -
23 W10364921 Assembly, Control Panel (includes Overlay) (white) Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

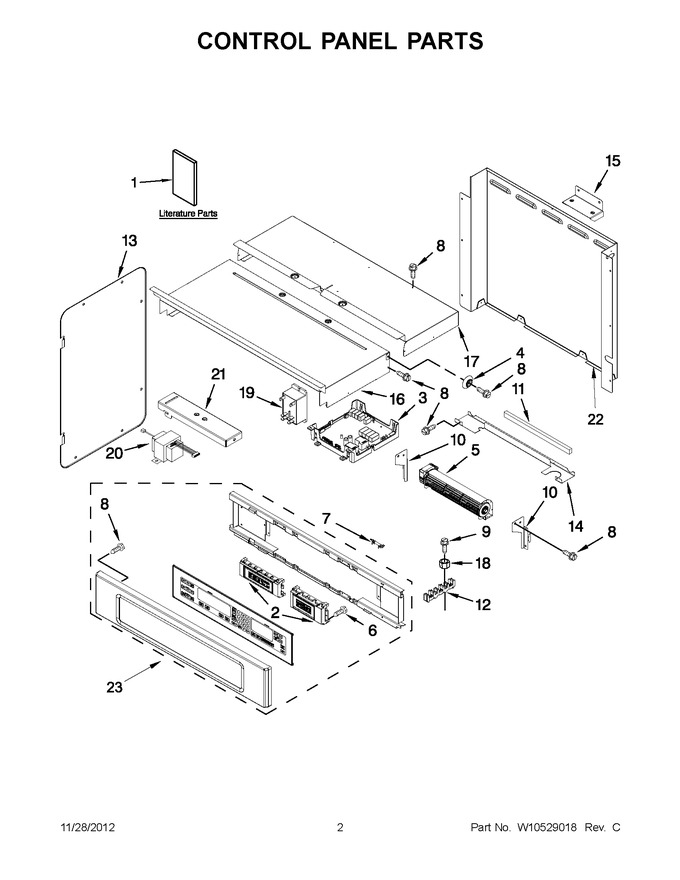

Diagram for KEMS379BSS00
