Diagram # Part Number Description Series Availability Ships Price Add to Cart
2 D505808W Cover, Top (wht)   (Replaces: 503674W) Special Order $ 91.43

3 40084101 Switch,fab Sel-3 Position Appelez-nous -
4 40070501 Buzzer, Adjustable Appelez-nous -
5 40112601 Timer Appelez-nous -
6 40012701W Endcap (rt-wht) Appelez-nous -
6 WP90767 Screw, 8b-18x3/8 Slt   (Replaces: 501086) In-Stock Immediately $ 7.04

7 40039610 Panel, Support Appelez-nous -
8 40072001W Panel,graphic(white) Appelez-nous -
9 40013601W Assy, Timer Knob (wht) Appelez-nous -
11 40013402W Knob, Selector (wht) Appelez-nous -
13 40012702W Endcap (lt-wht) Appelez-nous -
NI WP90767 Screw, 8b-18x3/8 Slt   (Replaces: 501086) In-Stock Immediately $ 7.04

NI 40053503 Assy,wiring Harness Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

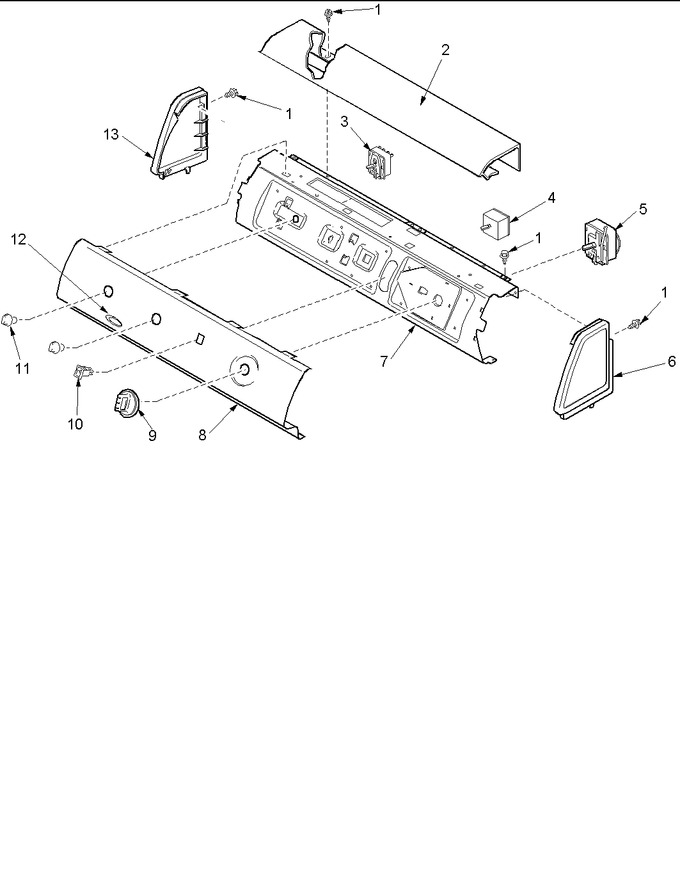

Diagram for ALG331RMW (BOM: PALG331RMW1)
