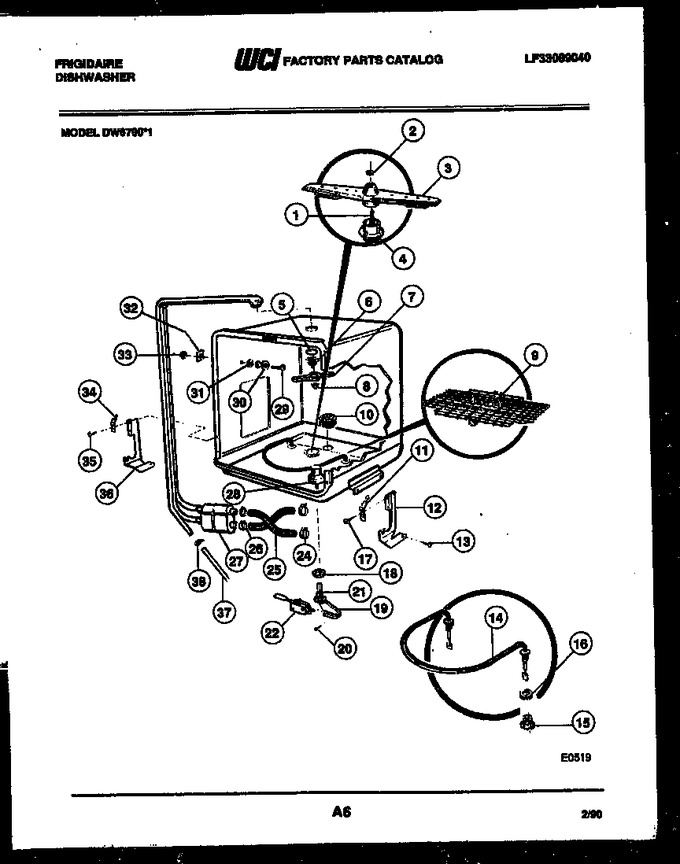

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	08016737		Spring-wash Arm		Appelez-nous	-
2	08057603		Nut		Appelez-nous	-
3	3943002		Wash Arm And Shield Assembly		Appelez-nous	-
4	08950177		Support		Appelez-nous	-
5	08057592		O-ring		Appelez-nous	-
6	08015648		Support		Appelez-nous	-
7	08014875		Wash Arm 3rd Level		Appelez-nous	-
8	08014838		Bearing		Appelez-nous	-
9	08016070		Baffle		Appelez-nous	-
10	08014853		Screen-threaded		Appelez-nous	-
11	08015640		Gasket		Appelez-nous	-
12	08014861		Hinge Rh		Appelez-nous	-
13	08001115		Screw		Appelez-nous	-
14	08014867		Element		Appelez-nous	-
15	08014807		Nut		Appelez-nous	-
16	08014806		Gasket		Appelez-nous	-
17	08057585		Screw		Appelez-nous	-
18	08014835		Nut		Appelez-nous	-
19	08014871		Guide		Appelez-nous	-
20	3018301		Screw		Appelez-nous	-
21	08014817		Gasket		Appelez-nous	-
22	3018302		Switch-float		Appelez-nous	-
24	08057590		Clamp-pump Bottom		Appelez-nous	-
25	08014856		Hose-filter Port		Appelez-nous	-
26	08000475		Clamp-filter Top		Appelez-nous	-
27	08014878		Filter		Appelez-nous	-
28	08014876		Float		Appelez-nous	-
29	08008594		Screw-roller		Appelez-nous	-
30	08007025		Roller		Appelez-nous	-
31	08008351		Washer		Appelez-nous	-
32	08014815		Channel		Appelez-nous	-
33	08011796		Nut		Appelez-nous	-
34	08015640		Gasket		Appelez-nous	-
35	08057585		Screw		Appelez-nous	-
36	08014862		Hinge Lh		Appelez-nous	-
37	3015687		Hose-drain		Appelez-nous	-
38	08057590		Clamp		Appelez-nous	-
24A	08001058		Clamp-pump Top		Appelez-nous	-
25A	08014839		Hose-drain Port		Appelez-nous	-
26A	08057591		Clamp-filter Bottom		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
