Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 324022 White-left Appelez-nous -
1 324023 Coffee-left Appelez-nous -
1 324032 Almond-right Appelez-nous -
1 324031 Golden Wheat-right Appelez-nous -
1 324030 Avocado-right Appelez-nous -
1 324029 Coffee-right Appelez-nous -
1 324028 White-right Appelez-nous -
1 324026 Almond-left Appelez-nous -
1 324025 Golden Wheat-left Appelez-nous -
1 324024 Avocado-left Appelez-nous -
2 295268 Screw 6-32x3/8`` Appelez-nous -
4 325290 Coffee-left Appelez-nous -
4 325289 White-left Appelez-nous -
4 325291 Avocado-left Appelez-nous -
4 325292 Golden Wheat-left Appelez-nous -
4 325293 Almond - Left Appelez-nous -
4 325283 White - Right Appelez-nous -
4 325284 Coffee-right Appelez-nous -
4 325285 Avocado-right Appelez-nous -
4 325286 Golden Wheat-right Appelez-nous -
4 325287 Almond-right Appelez-nous -
5 WP112432 Screw 10-32x7/16``   (Replaces: 311484) Special Order $ 7.16

6 322992 Cover Plate Appelez-nous -
7 323860 Foam Strip Appelez-nous -
8 323947 Wire Cover Appelez-nous -
9 324322 Right Appelez-nous -
9 324323 Left Appelez-nous -
10 71734 Fluorescent Lamp (20 W - 24``) Appelez-nous -
11 303820 Screw 6-32 X 3/8`` Appelez-nous -
12 324747 Lamp Glass Appelez-nous -
13 320131 Almond Appelez-nous -
13 320127 White Appelez-nous -
13 320130 Golden Wheat Appelez-nous -
13 320129 Avocado Appelez-nous -
13 320128 Coffee Appelez-nous -
14 322933 Left Appelez-nous -
14 322935 Right Appelez-nous -
15 324746 Bracket-fluorescent Lamp (rt. Or Lt.) Appelez-nous -
16 321107 Shield-wire (2 Req) In-Stock Immediately $ 41.96

17 320696 Foam Strip - Rt Or Lt Appelez-nous -
18 285523 Retainer (2 Req) Appelez-nous -
19 101523 Pop Rivet Appelez-nous -
20 320196 Spacer-body Side (lt. Or Rt.) Appelez-nous -
21 324791 Brace - Cabinet Side (lt Or Rt) Appelez-nous -
22 324058 Support - Upper Oven (lt Or Rt) Appelez-nous -
23 320117 Stiffener - Back Appelez-nous -
24 322937 Baffle - Vent Appelez-nous -
25 322949 Vent Side-lt. Appelez-nous -
26 321664 Almond Appelez-nous -
26 321663 Golden Wheat Appelez-nous -
26 321662 Avocado Appelez-nous -
26 321661 Coffee Appelez-nous -
26 321660 White Appelez-nous -
27 108788 Screw 6-32 X 1/2`` Appelez-nous -
28 324307 Lower Retainer-lamp Glass Appelez-nous -
29 286327 Spring - Lamp Glass End Trim (lt Or Rt) Appelez-nous -
30 299979 End Trim - Lamp Glass (lt Or Rt) Appelez-nous -
31 299766 Screw 6-32 X 1/2`` Appelez-nous -
32 320261 Bottom-vent Appelez-nous -
33 320257 Vent Side-rt. Appelez-nous -
34 320211 Insulation - Cabinet Bottom Appelez-nous -
35 320202 Guide - Module (rt Or Lt) Appelez-nous -
36 324728 Screw Grommet (3 Req) Appelez-nous -
37 316849 Screw 10-32x7/16`` Appelez-nous -
38 320697 Foam Strip Appelez-nous -
39 320698 Foam Strip Appelez-nous -
40 321676 Almond Appelez-nous -
40 320240 White Appelez-nous -
40 321673 Coffee Appelez-nous -
40 321674 Avocado Appelez-nous -
40 321675 Golden Wheat Appelez-nous -
41 321672 Almond Appelez-nous -
41 321671 Golden Wheat Appelez-nous -
41 321670 Avocado Appelez-nous -
41 321669 Coffee Appelez-nous -
41 320476 White Appelez-nous -
42 316365 Screw 10-32x7/16`` Appelez-nous -
43 109180 Convenience Outlet Appelez-nous -
44 320243 Oven Top Appelez-nous -
45 98186 Ballast Appelez-nous -
46 320213 Trim - Top Appelez-nous -
47 321044 Stop - Module Appelez-nous -
48 324210 Bottom - Oven Cabinet Appelez-nous -
49 321410 Support Appelez-nous -
50 324709 Bracket - Hold Down (2 Req) Appelez-nous -
51 323821 Coffee Appelez-nous -
51 323820 White Appelez-nous -
51 323822 Avocado Appelez-nous -
51 323824 Almond Appelez-nous -
51 323823 Golden Wheat Appelez-nous -
52 102376 Screw 10-32 X 1/2`` Appelez-nous -
53 104520 Screw 10-32 X 17/32`` Appelez-nous -
54 320399 Stiffener - Front Appelez-nous -
56 320703 ``e`` Ring Appelez-nous -
57 311173 Fan Blade Appelez-nous -
58 320374 Support - Blower Appelez-nous -
59 320397 Motor - Blower Appelez-nous -
60 324330 Duct-fan Appelez-nous -
61 285726 Hex Nut 10-32 Appelez-nous -
62 232365 Bushing Appelez-nous -
63 283763 Retainer Appelez-nous -
64 239802 Oven Relay Appelez-nous -
65 323958 Wire Cover-fluorescent Appelez-nous -
66 323893 Foam Strip Appelez-nous -
67 324331 Spacer Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

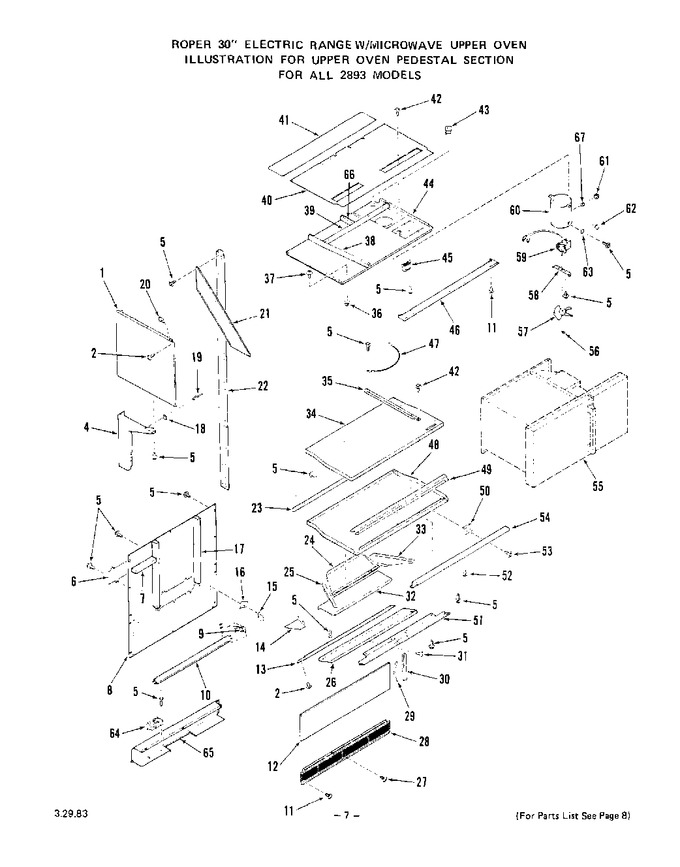

Diagram for 2893W0A
