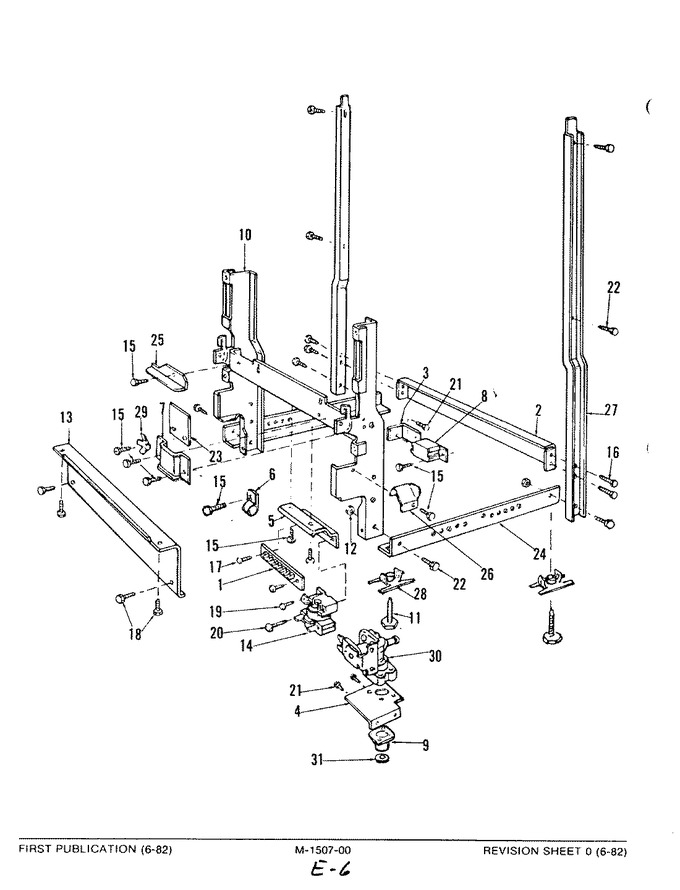

04 - Frame Parts


05 - Motor\heater & Spray Arm


06 - Racks


07 - Tub


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	COMM PART		Terminal Block   (Replaces: 807486)		Appelez-nous	-
2	807566		Rear Brace		Appelez-nous	-
3	807019		Bracket		Appelez-nous	-
4	807613		Valve Bracket		Appelez-nous	-
5	807675		Bracket		Appelez-nous	-
6	807212		Clamp		Appelez-nous	-
7	806723		Clamp		Appelez-nous	-
8	800222		Terminal Cover		Appelez-nous	-
9	807614		Valve Fitting		Appelez-nous	-
10	807674		Hinge		Appelez-nous	-
11	807672		Leveler		Appelez-nous	-
12	M0282005		Nut   (Replaces: 804619)				$ 7.07
13	807559		Toe Plate		Appelez-nous	-
14	806121		Sub 805255		Appelez-nous	-
15	806830		Screw		Appelez-nous	-
16	807950		Screw		Appelez-nous	-
17	807501		Screw		Appelez-nous	-
18	807001		Screw		Appelez-nous	-
19	WP488234		Screw   (Replaces: 806593)				$ 6.07
20	804672		Screw		Appelez-nous	-
21	804518		Screw		Appelez-nous	-
22	806889		Screw		Appelez-nous	-
23	COMM PART		Wire Shield   (Replaces: 808013)		Appelez-nous	-
24	807564		Base Angle		Appelez-nous	-
25	807558		Deflector		Appelez-nous	-
26	807563		Suds Deflector		Appelez-nous	-
27	806290		Channel		Appelez-nous	-
28	807671		Teenut		Appelez-nous	-
29	807213		Ground Terminal		Appelez-nous	-
30	807560		Inlet Valve		Appelez-nous	-
31	807608		Flow Washer		Appelez-nous	-
