SELECT A DIAGRAM

01 - Control Panel Parts


02 - Detergent Cup


03 - Door


04 - Frame Parts


05 - Motor\heater & Spray Arm


06 - Racks


07 - Tub

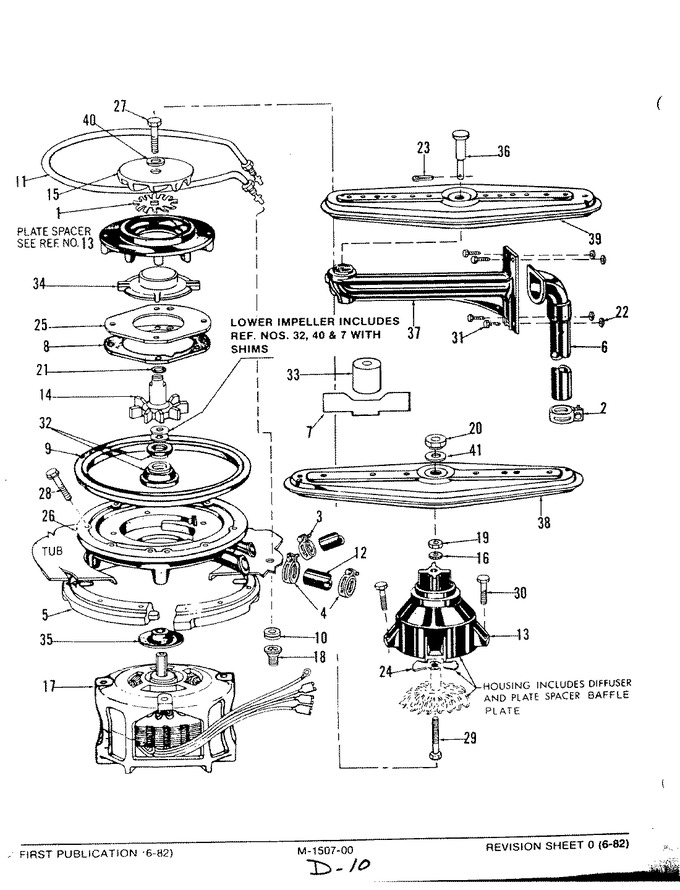

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808075		Macerator Blade		Appelez-nous	-
2	805495		Clamp		Appelez-nous	-
3	806090		Clamp		Appelez-nous	-
4	805495		Clamp		Appelez-nous	-
5	807712		Clamp Ring		Appelez-nous	-
6	807592		Elbow		Appelez-nous	-
7	807077		Shim Gauge		Appelez-nous	-
8	5300807709		Gasket   (Replaces: 807709)				$ 54.26
9	807710		Pump Gasket		Appelez-nous	-
10	5300806833		Grommet   (Replaces: 806833)				$ 5.34
11	806864		Heater Kit		Appelez-nous	-
12	808174		Hose Connector		Appelez-nous	-
13	806978		Pumphousing Kit		Appelez-nous	-
14	5300808042		Impeller Kit   (Replaces: 808042)		Appelez-nous	-
15	808041		Upper Impeller		Appelez-nous	-
16	COMM PART		Lockwasher   (Replaces: 804526)		Appelez-nous	-
17	806300		Motor		Appelez-nous	-
18	154106202		Nut   (Replaces: 806834)			Immediately	$ 18.32
19	316205500		Nut   (Replaces: 804527)				$ 11.34
20	804473		Nut		Appelez-nous	-
21	806521		O Ring		Appelez-nous	-
22	805370		O Ring		Appelez-nous	-
23	807386		Cotter Pin				$ 1.10
24	808380		Baffle Plate		Appelez-nous	-
25	807884		Pump Plate		Appelez-nous	-
26	807711		Pump Housing		Appelez-nous	-
27	806353		Screw		Appelez-nous	-
28	807268		Screw		Appelez-nous	-
29	808347		Screw		Appelez-nous	-
30	807359		Screw		Appelez-nous	-
31	WP67006908		Screw   (Replaces: 805106)			Immediately	$ 7.16
32	803903		Gasket		Appelez-nous	-
33	803923		Seal Tool		Appelez-nous	-
34	806267		Shroud		Appelez-nous	-
35	D800062		Slinger		Appelez-nous	-
36	807598		Spindle		Appelez-nous	-
37	807591		Spray Arm		Appelez-nous	-
38	807589		Lwr Spray Arm		Appelez-nous	-
39	807593		Upr Spray Arm		Appelez-nous	-
40	803367		Washer		Appelez-nous	-
41	807591		Spray Arm		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
