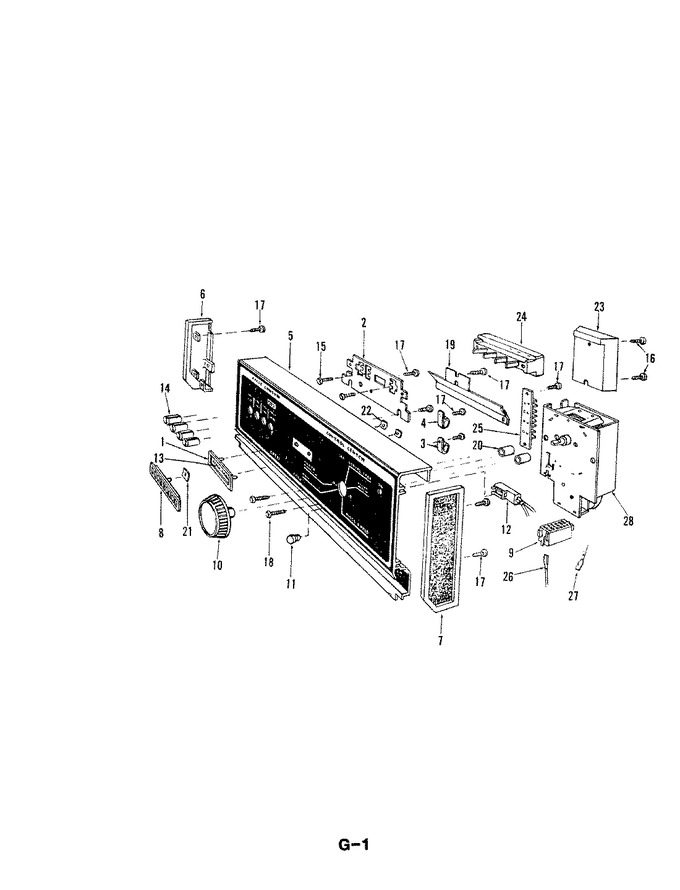

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808713		Bezel		Appelez-nous	-
2	806594		Switch Bracket		Appelez-nous	-
3	808442		Wire Clamp		Appelez-nous	-
4	W10833902		Clamp   (Replaces: 805584)				$ 9.89
5	809002		Console Panel		Appelez-nous	-
6	808811		Lh End Cap		Appelez-nous	-
7	808810		Rh End Cap		Appelez-nous	-
8	808477		Vent Trim		Appelez-nous	-
9	808231		Rh Timer Housng		Appelez-nous	-
10	807094		Timer Knob		Appelez-nous	-
11	805664		Red Lens		Appelez-nous	-
12	808711		Light Asm		Appelez-nous	-
13	808721		Nameplate, Mc		Appelez-nous	-
14	807091		Push Button		Appelez-nous	-
15	807141		Screw		Appelez-nous	-
16	806894		Screw		Appelez-nous	-
17	809175		Screw		Appelez-nous	-
18	808422		Screw		Appelez-nous	-
19	808574		Shield		Appelez-nous	-
20	808424		Spacer		Appelez-nous	-
21	808475		Speednut		Appelez-nous	-
22	807970		Speednut		Appelez-nous	-
23	807425		Splash Pan		Appelez-nous	-
24	808724		Switch		Appelez-nous	-
25	808483		Terminal Board		Appelez-nous	-
26	808333		Terminal		Appelez-nous	-
28	5300808671		Timer   (Replaces: 808671)		Appelez-nous	-
278	808334		Terminal		Appelez-nous	-
