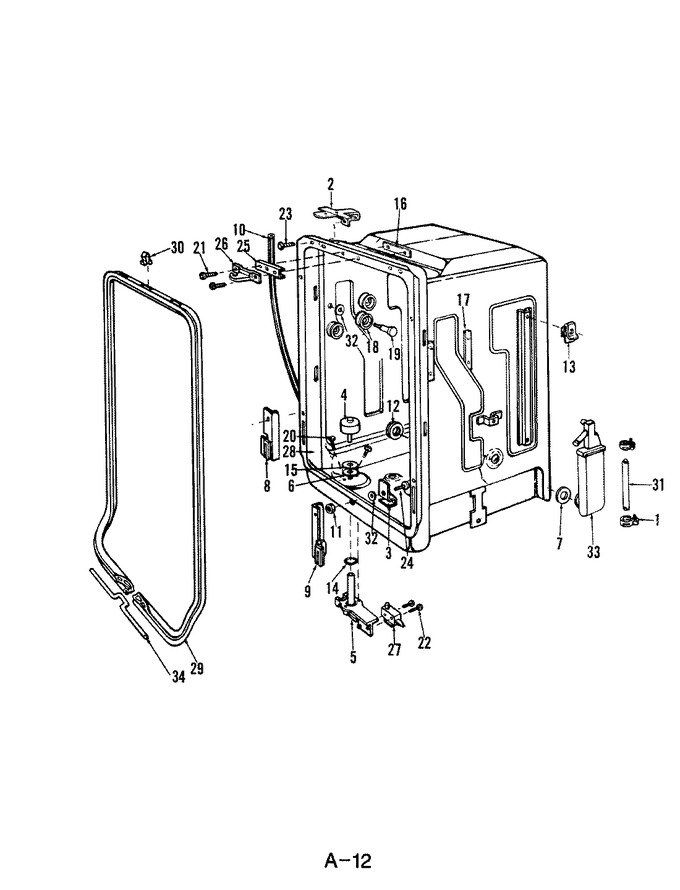

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	807813		Clamp		Appelez-nous	-
2	808289		Clip		Appelez-nous	-
3	COMM PART		Clip   (Replaces: 808115)		Appelez-nous	-
4	804630		Float		Appelez-nous	-
5	807677		Float Asm		Appelez-nous	-
6	808063		Gasket		Appelez-nous	-
7	803573		Washer		Appelez-nous	-
8	807599		Lh Guide		Appelez-nous	-
9	807600		Rh Guide		Appelez-nous	-
10	809112		Drain Hose		Appelez-nous	-
11	803346		Nut		Appelez-nous	-
12	805669		Nut		Appelez-nous	-
13	806291		Cage Nut		Appelez-nous	-
14	807759		O Ring		Appelez-nous	-
15	808064		Plate, Float Tube		Appelez-nous	-
16	808868		Tapping Plate		Appelez-nous	-
17	807038		Tapping Plate		Appelez-nous	-
18	807180		Roller		Appelez-nous	-
19	808564		Hardware Kit		Appelez-nous	-
20	807268		Screw		Appelez-nous	-
21	806890		Screw		Appelez-nous	-
22	804594		Bolt		Appelez-nous	-
23	806894		Screw		Appelez-nous	-
24	WP250830		Screw   (Replaces: 803319)				$ 7.16
25	807073		Strike Shim		Appelez-nous	-
26	807015		Strike		Appelez-nous	-
27	807680		Float Switch		Appelez-nous	-
28	809211		Tub & Gasket		Appelez-nous	-
29	809003		Door Gasket		Appelez-nous	-
30	805763		Clip Kit (tub Gasket)		Appelez-nous	-
31	807891		Inlet Tube		Appelez-nous	-
32	809044		Washer		Appelez-nous	-
33	806470		Water Inlet		Appelez-nous	-
34	809143		Tub Insulation		Appelez-nous	-
34	W10841140		Sealant   (Replaces: 807509)			Immediately	$ 24.92
34	COMM PART		Wire,gaskt Junc   (Replaces: 808118)		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
