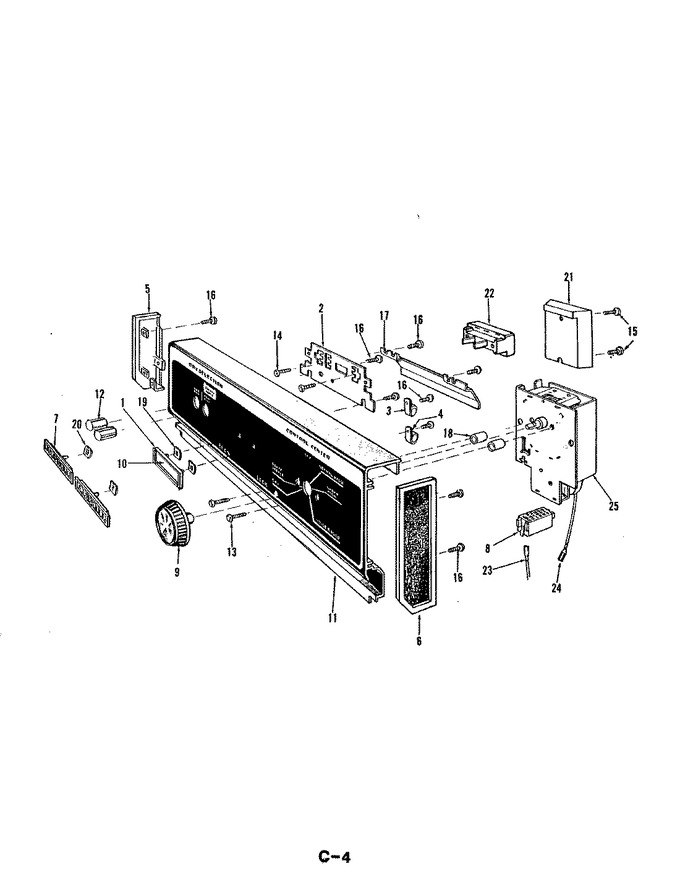

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808713		Bezel		Appelez-nous	-
2	806594		Switch Bracket		Appelez-nous	-
3	W10833902		Clamp   (Replaces: 805584)				$ 9.89
5	808694		Lh Endcap		Appelez-nous	-
6	808693		Rh Endcap		Appelez-nous	-
7	808477		Vent Trim		Appelez-nous	-
8	808231		Rh Timer Housng		Appelez-nous	-
9	807094		Timer Knob		Appelez-nous	-
10	808721		Nameplate, Mc		Appelez-nous	-
11	809128		Console Panel		Appelez-nous	-
12	807091		Push Button		Appelez-nous	-
13	808422		Screw		Appelez-nous	-
14	807141		Screw		Appelez-nous	-
15	806894		Screw		Appelez-nous	-
16	809175		Screw		Appelez-nous	-
17	808398		Switch Guard		Appelez-nous	-
18	808424		Spacer		Appelez-nous	-
19	807970		Speednut		Appelez-nous	-
20	808475		Speednut		Appelez-nous	-
21	807425		Splash Pan		Appelez-nous	-
22	807281		Switch		Appelez-nous	-
23	808333		Terminal		Appelez-nous	-
24	808334		Terminal		Appelez-nous	-
25	808686		Timer		Appelez-nous	-
