Diagram # Part Number Description Series Availability Ships Price Add to Cart
001 204882 Switch For Ticket Control 00 Appelez-nous -
001 NLA Screw 00 Appelez-nous -
002 204881 Cam Plate Assembly 00 Appelez-nous -
002 NLA Sems Screw (no.4-40 X 1/2 Inc) 00 Appelez-nous -
003 214218 Switch Lever 00 Special Order $ 80.43

004 212452 Circuit Board 00 Appelez-nous -
004 NLA Sems Screw (no.4-40 X 1/2 Inc) 00 Appelez-nous -
005 214275 Roller For Cam 00 Appelez-nous -
006 214220 Adjustment Thumb Wheel 00 Appelez-nous -
007 NLA Spring Washer 00 Appelez-nous -
008 202479 Lamp For Ticket Control 00 Appelez-nous -
009 NLA Lamp Socket With Bracket 00 Appelez-nous -
010 WP488234 Screw, No.8-32 X 1/4 Inch   (Replaces: 212519) 00 Special Order $ 6.07

010 NLA Front Plate F/ticket Contro 00 Appelez-nous -
011 212533 Shield For Heat Lamp 00 Special Order $ 11.78

011 NLA Screw, Shield To Control 00 Appelez-nous -
012 Y201110 Wire Connector 00 Appelez-nous -
013 NLA Screw, Shield To Control 00 Appelez-nous -
014 203140 Contact Ball Kit 00 In-Stock Immediately $ 25.88

015 NLA Overlay For Circuit Board 00 Appelez-nous -
016 Y311550 Spade (miniature) 00 Appelez-nous -
017 NLA Jumper Wire (black) 00 Appelez-nous -
018 NLA Spade Connector 00 Appelez-nous -
019 WP248562 Wire Connector   (Replaces: 211737) 00 Special Order $ 6.95

020 NLA Harness For Ticket Control 00 Appelez-nous -
021 213074 Pin Receptacle For Plug 00 Appelez-nous -
021 NLA Pin For Plug 00 Appelez-nous -
022 WP22001555 Fuse   (Replaces: 202713) 00 In-Stock Immediately $ 27.33

023 311612 Cover For Circuit Board 00 Appelez-nous -
023 311613 Screw - Circuit Board Cover 00 Appelez-nous -
024 WP90767 Screw   (Replaces: 211294) 00 In-Stock Immediately $ 7.04

024 NLA Bracket For Ticket Assembly 00 Appelez-nous -
025 NLA Shield 00 Appelez-nous -
026 202477 Electronic Control 00 Appelez-nous -
027 NLA Fuse Block With Fuse 00 Appelez-nous -
028 NLA Ticket Receiver Assembly 00 Appelez-nous -
029 202509 Ticket Control 00 Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

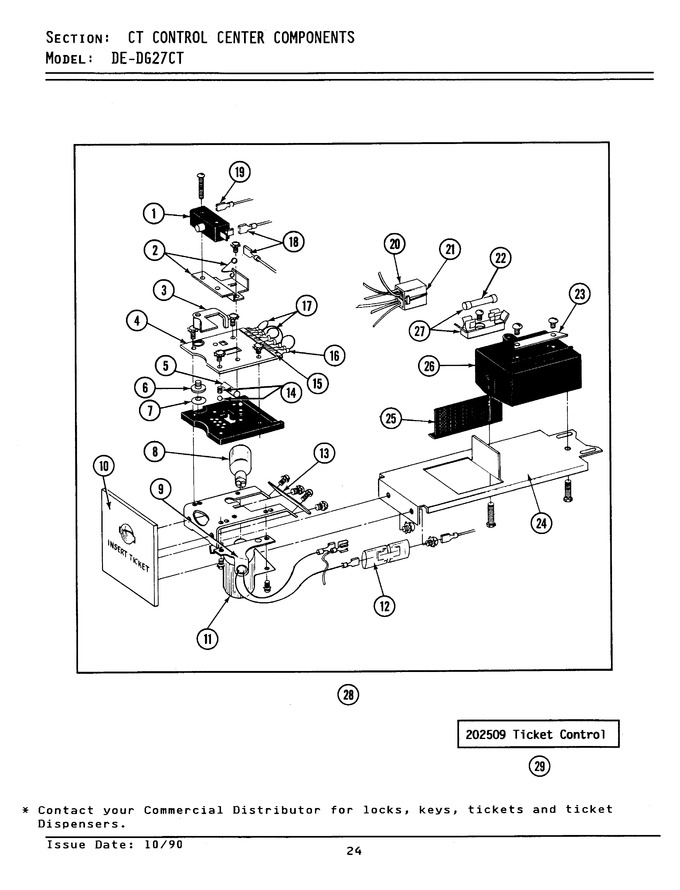

Diagram for GDG27CT
