SELECT A DIAGRAM

01 - Basic Body-upper Oven


02 - Body


03 - Body (lower)


04 - Body (upper)


05 - Body (upper)


06 - Body-lower Oven


07 - Control Panel (lower)


08 - Control Panel (upper)


09 - Door (lower)


10 - Door (upper)


11 - Fan (lower)


12 - Fan (upper)

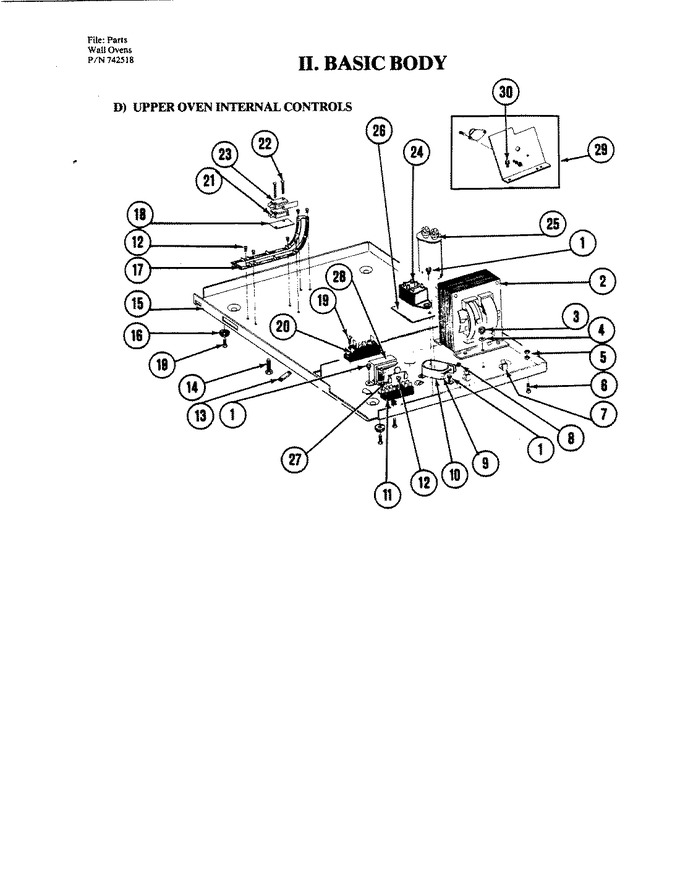

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	766003		Screw		Appelez-nous	-
1	766166		Washer		Appelez-nous	-
2	766167		Power Transformer		Appelez-nous	-
3	766029		Screw		Appelez-nous	-
4	766028		Washer		Appelez-nous	-
5	766120		Nut		Appelez-nous	-
6	766121		Screw		Appelez-nous	-
7	766099		Clamp		Appelez-nous	-
8	766031		Nut		Appelez-nous	-
9	766036		Screw		Appelez-nous	-
10	766030		Bracket		Appelez-nous	-
11	766039		Block, Terminal		Appelez-nous	-
12	766022		Screw		Appelez-nous	-
13	766044		Plate Switch Nut		Appelez-nous	-
14	766150		Screw		Appelez-nous	-
15	766020		Base Assembly		Appelez-nous	-
16	766045		Bumper Cushion		Appelez-nous	-
17	766021		Door Arm Guide		Appelez-nous	-
18	766151		Insulator		Appelez-nous	-
19	WP250830		Screw   (Replaces: 766043)				$ 7.16
20	766042		Rectifier		Appelez-nous	-
21	766023		Door Light Switch		Appelez-nous	-
22	766143		Screw		Appelez-nous	-
23	766024		Safety Switch		Appelez-nous	-
24	766037		Power Relay		Appelez-nous	-
25	766033		Capacitor		Appelez-nous	-
26	766168		Intrusion Barrier Plate		Appelez-nous	-
27	766038		Varistor		Appelez-nous	-
28	766025		Transformer, Controller		Appelez-nous	-
29	766035		Triac Assembly		Appelez-nous	-
30	766149		Screw		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
