SELECT A DIAGRAM

01 - Basic Body-upper Oven


02 - Body


03 - Body (lower)


04 - Body (upper)


05 - Body (upper)


06 - Body-lower Oven


07 - Control Panel (lower)


08 - Control Panel (upper)


09 - Door (lower)

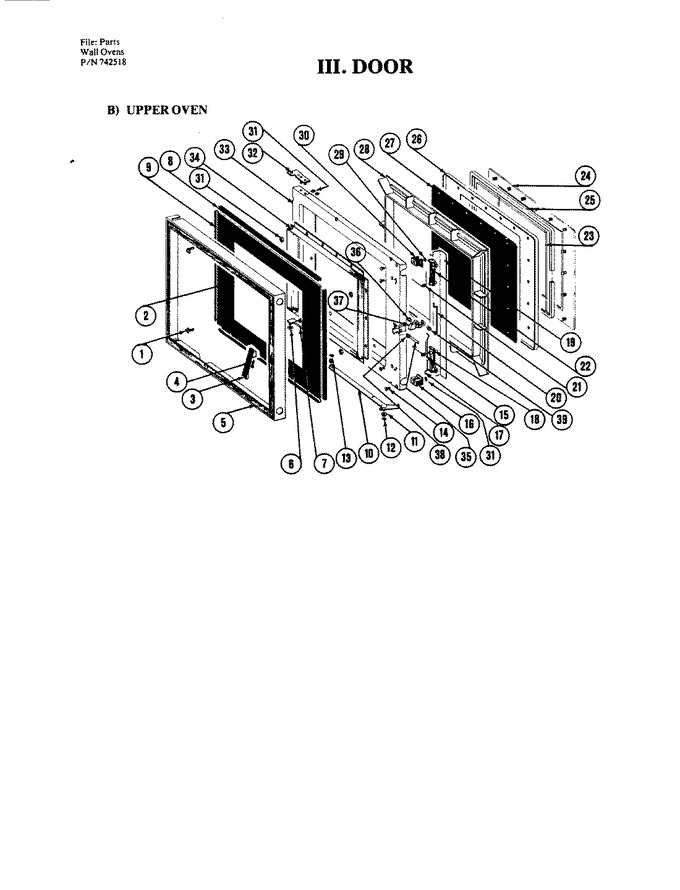

10 - Door (upper)


11 - Fan (lower)


12 - Fan (upper)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	766052		Clip		Appelez-nous	-
2	766049		Outer Glass		Appelez-nous	-
3	766046		Handle, Latch		Appelez-nous	-
4	766036		Screw		Appelez-nous	-
5	766048		Door Frame		Appelez-nous	-
6	766054		Washer		Appelez-nous	-
7	766055		Bracket, Door Hinge		Appelez-nous	-
8	766050		Gasket, Top & Bottom		Appelez-nous	-
9	766051		Gasket, L.h. & R.h.		Appelez-nous	-
10	766080		Door Arm Link		Appelez-nous	-
11	766081		Bushing		Appelez-nous	-
12	766082		E Ring		Appelez-nous	-
13	766083		Bushing		Appelez-nous	-
14	766079		Screw 8-32		Appelez-nous	-
15	766069		Spring, Upper		Appelez-nous	-
16	766078		Door Latch Guide		Appelez-nous	-
17	766074		Link, Lower		Appelez-nous	-
18	766075		Door Latch		Appelez-nous	-
19	766077		Door Latch Cover		Appelez-nous	-
20	766067		Link, Upper		Appelez-nous	-
21	766068		Spring, Lower		Appelez-nous	-
22	766065		Door Latch, Upper		Appelez-nous	-
23	766062		Glass, Inner		Appelez-nous	-
24	766064		Retainer		Appelez-nous	-
25	766063		Gasket		Appelez-nous	-
26	766061		Door Seal Plate		Appelez-nous	-
27	766060		Door Screen		Appelez-nous	-
28	766059		Door Choke Frame		Appelez-nous	-
29	766076		Nut 8-32		Appelez-nous	-
30	766078		Door Latch Guide		Appelez-nous	-
31	766058		Nut 10-32		Appelez-nous	-
32	766057		Hinge Bracket, Upper		Appelez-nous	-
33	766056		Door, Inner		Appelez-nous	-
34	766053		Retainer		Appelez-nous	-
35	766073		Pivot Pin		Appelez-nous	-
36	766070		Pivot Bushing		Appelez-nous	-
37	766072		Link Pivot		Appelez-nous	-
38	766071		Bearing		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
