Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 780538 Bottom Plate Appelez-nous -
2 780568 Step-down Transformer, P6t-3420 Appelez-nous -
3 780404 Screw, Pan Hd. Tapping, 4 X 12 Mm, Z1-1 Appelez-nous -
4 780213 High Voltage Capacitator Including Resistor And Rectifier 0.97 Mfd, 1.9 Kv Appelez-nous -
5 780086 Nut, Hex Hd. With Washer, 4 Mm, Z1-1 Appelez-nous -
6 780539 Fuse, 15a Appelez-nous -
7 780540 Fuse Holder (ul Listed) Appelez-nous -
8 780092 Varistor Appelez-nous -
9 780093 Terminal Board Appelez-nous -
10 780232 High Voltage Transformer, 120v Input, H6t-3726 Appelez-nous -
11 780099 Bolt, Hex Hd. Machine With Spring Washer And Bolt Washer, 6 X 16 Mm, Z1 Appelez-nous -
12 780100 Screw, Pan Hd. Diacut, 4 X 10 Mm, Z1 Appelez-nous -
13 780048 Wire Clip Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

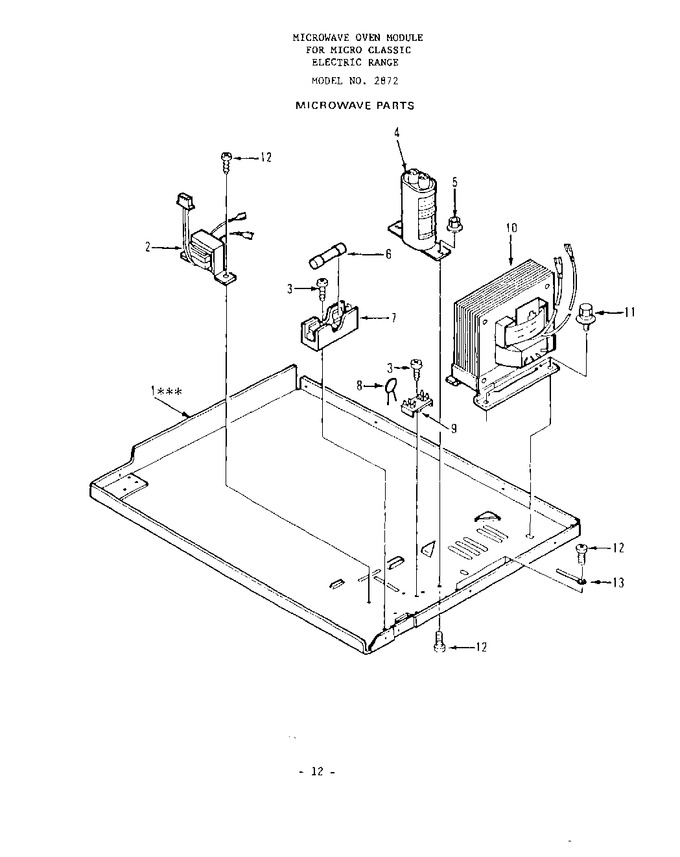

Diagram for 2872W0A
