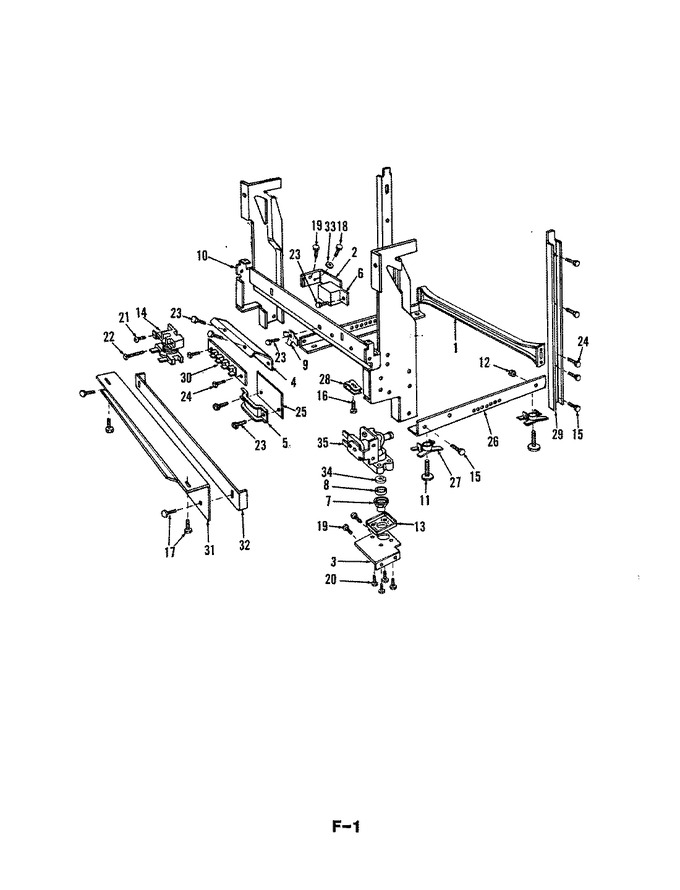

04 - Frame Parts (du24d6a)


05 - Motor & Pump (du24d6a)


06 - Racks (du24d6a)


07 - Tub (du24d6a)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	800222		Terminal Cover		Appelez-nous	-
2	807019		Bracket		Appelez-nous	-
3	807951		Screw		Appelez-nous	-
4	807373		Washer		Appelez-nous	-
5	807950		Screw		Appelez-nous	-
6	WP90767		Screw   (Replaces: 808658)			Immediately	$ 7.04
7	807848		Hinge		Appelez-nous	-
8	805255		Relay		Appelez-nous	-
9	WP488234		Screw   (Replaces: 806593)				$ 6.07
10	804672		Screw		Appelez-nous	-
11	807001		Screw		Appelez-nous	-
12	807850		Toe Plate		Appelez-nous	-
13	806295		Toe Plate		Appelez-nous	-
14	COMM PART		Terminal Block   (Replaces: 807486)		Appelez-nous	-
15	807501		Screw		Appelez-nous	-
16	806723		Clamp		Appelez-nous	-
17	COMM PART		Wire Shield   (Replaces: 808013)		Appelez-nous	-
18	807849		Bracket		Appelez-nous	-
19	807213		Ground Terminal		Appelez-nous	-
20	808170		Speednut		Appelez-nous	-
21	807002		Screw		Appelez-nous	-
22	DW53		Inlet Valve Kit   (Replaces: 808668)				$ 44.41
23	808432		Flow Washer		Appelez-nous	-
24	806100		Gasket		Appelez-nous	-
25	808337		Fitting		Appelez-nous	-
26	807613		Valve Bracket		Appelez-nous	-
27	808368		Screw		Appelez-nous	-
28	808458		Retainer		Appelez-nous	-
29	807672		Leveler		Appelez-nous	-
30	807671		Teenut		Appelez-nous	-
31	806889		Screw		Appelez-nous	-
32	807851		Side Channel		Appelez-nous	-
33	808670		Support Channel		Appelez-nous	-
34	M0282005		Nut   (Replaces: 804619)				$ 7.07
35	807852		Rear Brace		Appelez-nous	-
