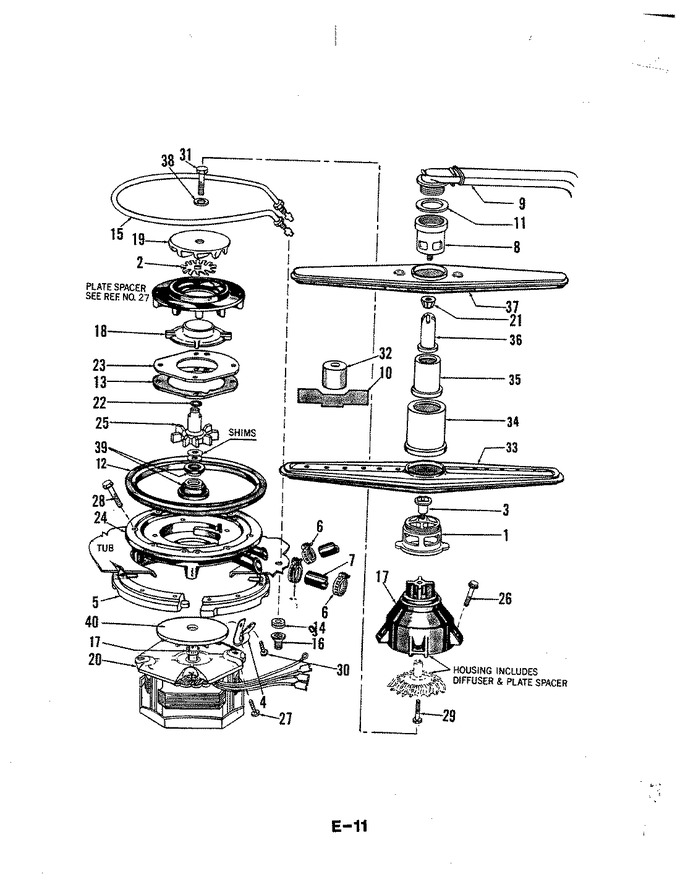

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	806353		Screw		Appelez-nous	-
2	803367		Washer		Appelez-nous	-
3	809060		Heater		Appelez-nous	-
4	809005		Upper Impeller		Appelez-nous	-
5	808075		Macerator Blade		Appelez-nous	-
6	806267		Shroud		Appelez-nous	-
7	807884		Pump Plate		Appelez-nous	-
8	5300807709		Gasket   (Replaces: 807709)				$ 54.26
9	806521		O Ring		Appelez-nous	-
10	809110		Pump Seal Kit		Appelez-nous	-
11	803903		Gasket		Appelez-nous	-
12	809008		Pump Gasket		Appelez-nous	-
13	807268		Screw		Appelez-nous	-
14	809102		Pump Housing		Appelez-nous	-
15	807712		Clamp Ring		Appelez-nous	-
16	808899		Water Shld, Fan		Appelez-nous	-
17	808898		Ring		Appelez-nous	-
18	809100		Motor		Appelez-nous	-
20	807077		Shim Gauge		Appelez-nous	-
21	WP285655		Clamp   (Replaces: 808186)			Immediately	$ 7.55
22	809022		Screw		Appelez-nous	-
23	5300806833		Grommet   (Replaces: 806833)				$ 5.34
24	154106202		Nut   (Replaces: 806834)			Immediately	$ 18.32
25	807270		Screw		Appelez-nous	-
26	808174		Hose Connector		Appelez-nous	-
27	809119		Impelr Hsg Kit		Appelez-nous	-
28	808442		Wire Clamp		Appelez-nous	-
29	WP67006908		Screw   (Replaces: 809121)			Immediately	$ 7.16
30	807359		Screw		Appelez-nous	-
31	809046		Bearing		Appelez-nous	-
32	809018		Spray Arm Bolt		Appelez-nous	-
33	808177		Spray Arm		Appelez-nous	-
34	808178		Tower Base		Appelez-nous	-
35	808179		Tower Section		Appelez-nous	-
36	808180		Tower Tip		Appelez-nous	-
37	808181		Nut		Appelez-nous	-
38	808259		Upr Spray Arm		Appelez-nous	-
39	808183		Distributor		Appelez-nous	-
40	808184		Gasket		Appelez-nous	-
41	808185		Elbow & Tube		Appelez-nous	-
