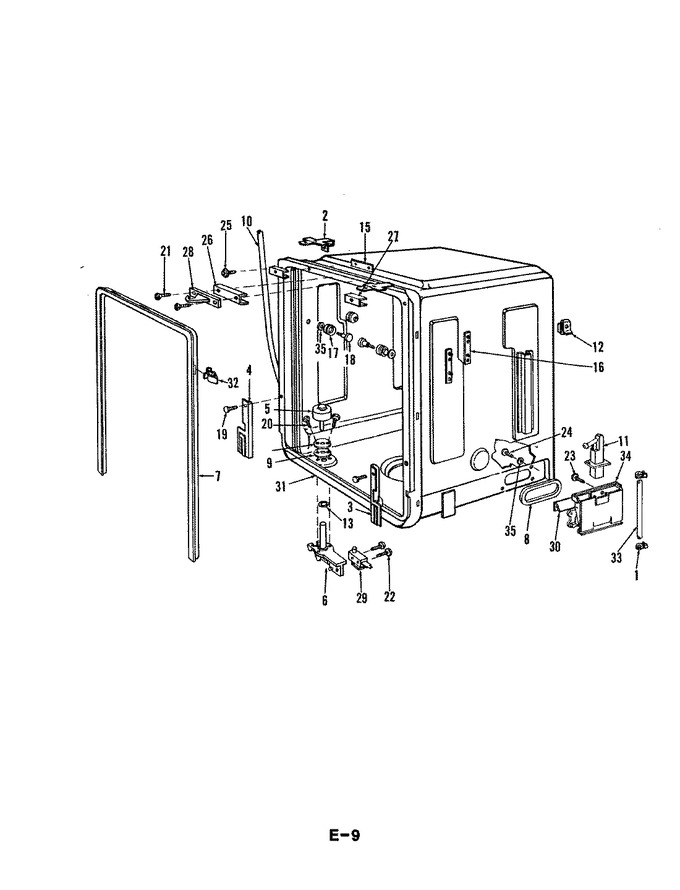

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808868		Tapping Plate		Appelez-nous	-
2	808289		Clip		Appelez-nous	-
3	809112		Drain Hose		Appelez-nous	-
4	806976		Screw		Appelez-nous	-
5	807073		Strike Shim		Appelez-nous	-
6	807015		Strike		Appelez-nous	-
7	806890		Screw		Appelez-nous	-
8	809074		Tub Gasket Clip Kit		Appelez-nous	-
9	808366		Clip Shim		Appelez-nous	-
10	809044		Washer		Appelez-nous	-
11	807180		Roller		Appelez-nous	-
12	808564		Hardware Kit		Appelez-nous	-
13	807470		Lh Guide		Appelez-nous	-
14	804630		Float		Appelez-nous	-
15	807268		Screw		Appelez-nous	-
16	808064		Plate, Float Tube		Appelez-nous	-
17	808063		Gasket		Appelez-nous	-
18	806539		Screw		Appelez-nous	-
19	809034		White Gasket		Appelez-nous	-
20	809127		Tub&gasket Asm		Appelez-nous	-
21	807471		Rh Guide		Appelez-nous	-
22	807759		O Ring		Appelez-nous	-
23	807677		Float Asm		Appelez-nous	-
24	807680		Float Switch		Appelez-nous	-
25	804594		Bolt		Appelez-nous	-
26	806291		Cage Nut		Appelez-nous	-
27	807038		Tapping Plate		Appelez-nous	-
28	806901		Screw		Appelez-nous	-
29	806797		Gasket		Appelez-nous	-
30	808818		Screw		Appelez-nous	-
31	808707		Inlet Nozzle		Appelez-nous	-
32	808706		Vent Stack		Appelez-nous	-
33	807891		Inlet Tube		Appelez-nous	-
34	807813		Clamp		Appelez-nous	-
35	808705		Tapping Plate		Appelez-nous	-
