Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 661056 Transformer 312848 (alt.) 312849 (alt.) Appelez-nous -
4 312185 Screw, 10-32 X 1/2 Hex Washer W/ground Ring (10) Appelez-nous -
5 312619 Bracket, Capacitor Appelez-nous -
8 661004 Capacitor 312631 (alt.) 312632 (alt.) Appelez-nous -
11 309795 Block, Fuse Appelez-nous -
15 661171 Rectifier, High Voltage 313831 (alt.) Appelez-nous -
16 312713 Screw, 8-32 X 3/8 Base, Chassis (not Serviceable) Appelez-nous -
20 312713 Screw, 8-32 X 3/8 (2) Appelez-nous -
20 311719 Thermostat Appelez-nous -
21 312813 Housing Receptacle Appelez-nous -
22 WPW10017410 Fuse (20 Amp)   (Replaces: 309796) In-Stock Immediately $ 19.05

23 312614 Air Duct (horizontal) Appelez-nous -
24 WP339956 Seal, Air Duct   (Replaces: 311956) In-Stock Immediately $ 7.77

26 660595 Magnetron 311992 (alt.) 311993 (alt.) 311994 (alt.) 311 995 (alt.) 313034 (alt.) Appelez-nous -
28 661165 Thermal Protector 312800 (alt.) 313521 (alt.) Appelez-nous -
29 312782 Screw, 6a X 3/8 (2) Appelez-nous -
34 346893 Screw, 11-16 X 1/2 Double Load Space Thread (7) Appelez-nous -
36 661000 Motor 311998 (alt.) 312478 (alt.) Appelez-nous -
37 311922 Pulley, Motor Appelez-nous -
39 311999 ``e`` Ring (2) Appelez-nous -
40 311916 Bracket, Motor Appelez-nous -
42 WP486579 Screw, 6 X 8/32 Round Head Cross Recess (4)   (Replaces: 311865) Special Order $ 6.61

43 3147223 Wheel, Blower Appelez-nous -
44 661005 Reed Relay 312640 (alt.) 312784 (alt.) Appelez-nous -
51 310300 Flange Nut (4) Appelez-nous -
54 313129 Jumper, High Voltage (black 6-5/16``) Appelez-nous -
55 313130 Jumper, High Voltage Black 6-5/16`` Appelez-nous -
57 WPW10339879 Cable Tie (2)   (Replaces: 309330) Special Order $ 7.11

58 313113 High Voltage Lead, Gray 6-3/4`` (2) Appelez-nous -
59 346893 Screw 11-16 X 1/2 Appelez-nous -
59 312764 Cable, Support Appelez-nous -
59 166681 Screw, 10-32 X 5/16 (2) Appelez-nous -
59 312763 Clip, Harness Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

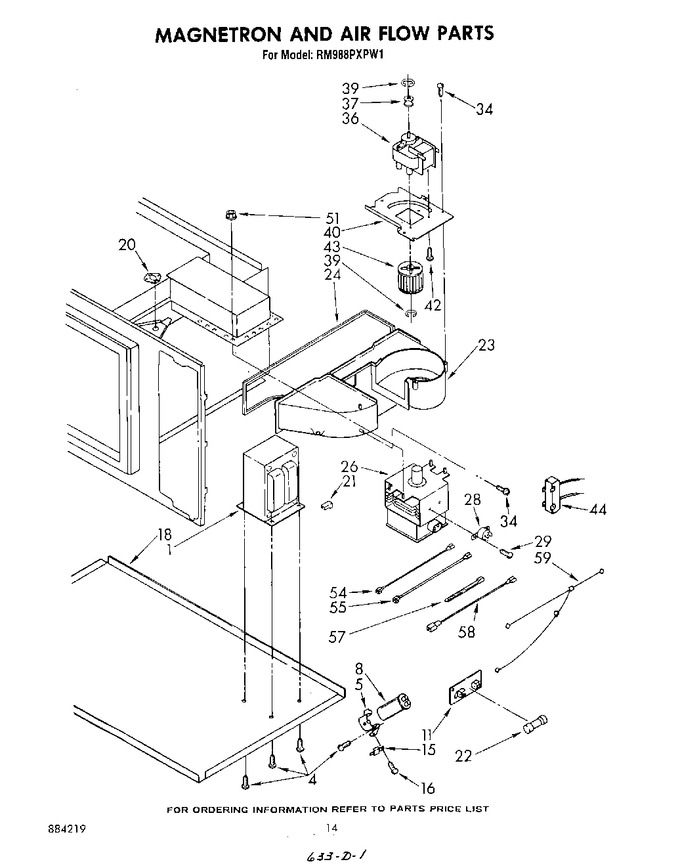

Diagram for RM988PXPW1
