SELECT A DIAGRAM

01 - Body


02 - Body (lower)


03 - Body (upper)


04 - Body (upper)


05 - Control Panel (lower)


06 - Control Panel (upper)


07 - Door (lower)


08 - Door (upper)


09 - Fan (lower)


10 - Fan (lower)


11 - Fan (upper)


12 - Oven (lower)


13 - Oven (upper)

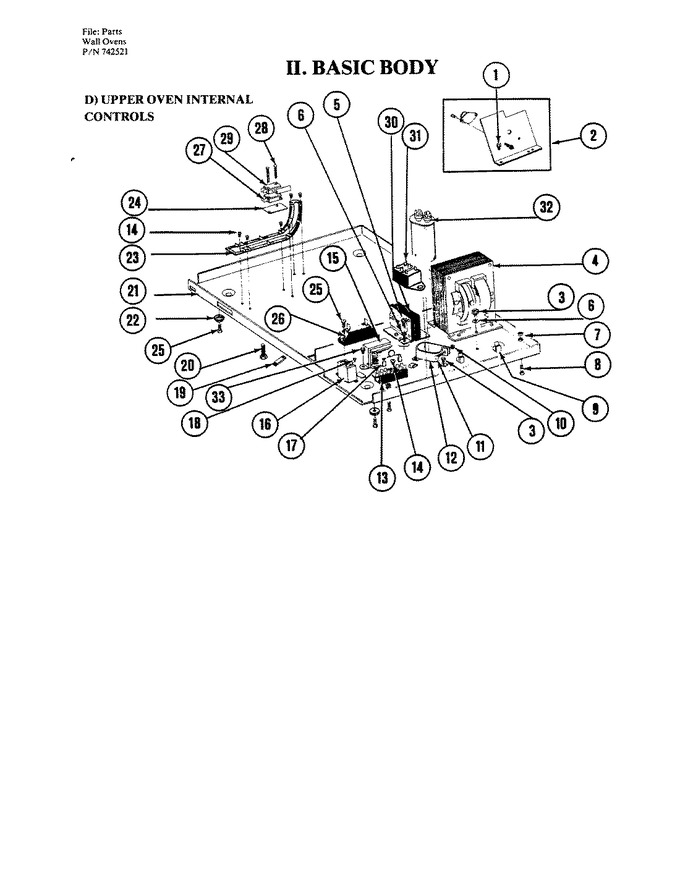

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	766149		Screw		Appelez-nous	-
2	766035		Triac Assembly		Appelez-nous	-
3	766003		Screw		Appelez-nous	-
4	766034		Transformer, Power Hv		Appelez-nous	-
5	766029		Screw		Appelez-nous	-
6	766028		Washer		Appelez-nous	-
7	766120		Nut		Appelez-nous	-
8	766121		Screw		Appelez-nous	-
9	766099		Clamp		Appelez-nous	-
10	766031		Nut		Appelez-nous	-
11	766036		Screw		Appelez-nous	-
12	766030		Bracket		Appelez-nous	-
13	766039		Block, Terminal		Appelez-nous	-
14	766022		Screw		Appelez-nous	-
15	766025		Transformer, Controller		Appelez-nous	-
16	766040		Relay Lockout		Appelez-nous	-
17	766038		Varistor		Appelez-nous	-
18	766140		Screw		Appelez-nous	-
19	766044		Plate Switch Nut		Appelez-nous	-
20	766150		Screw		Appelez-nous	-
21	766020		Base Assembly		Appelez-nous	-
22	766045		Bumper Cushion		Appelez-nous	-
23	766021		Door Arm Guide		Appelez-nous	-
24	766151		Insulator		Appelez-nous	-
25	WP250830		Screw   (Replaces: 766043)				$ 7.16
26	766042		Rectifier		Appelez-nous	-
27	766023		Door Light Switch		Appelez-nous	-
28	766143		Screw		Appelez-nous	-
29	766024		Safety Switch		Appelez-nous	-
30	766027		Transformer Filament		Appelez-nous	-
31	766152		Power Relay		Appelez-nous	-
32	766033		Capacitor		Appelez-nous	-
33	766003		Screw		Appelez-nous	-
