Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 704154 Panel, Top Appelez-nous -
2 DE81-04441A Screw   (Replaces: 702380) Special Order $ 329.62

3 702746 Tie, Mount Cable Appelez-nous -
4 WP12990527 Screw   (Replaces: Y708955) In-Stock Immediately $ 7.15

5 WP7403P899-60 Switch, Hi-limit   (Replaces: Y702548) In-Stock Immediately $ 181.29

6 Y704227 Lever, Latch (blk) Appelez-nous -
7 701670 Knob, Lever Appelez-nous -
8 701671 Spring, Knob Appelez-nous -
9 707407 Screw Special Order $ 6.42

10 Y702526 Solenoid Appelez-nous -
11 WP90767 Screw   (Replaces: Y700502) In-Stock Immediately $ 7.04

12 702697 Bracket,stiffener Appelez-nous -
13 Y701686 Pin, Cotter Appelez-nous -
14 Y703357 Latch Assy. Appelez-nous -
15 Y702360 Switch, Solenoid Appelez-nous -
16 Y702350 Insulator Appelez-nous -
17 Y702359 Switch, Solenoid Micro Appelez-nous -
18 Y701623 Block, Terminal Appelez-nous -
18 703750 Wire, Grey Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

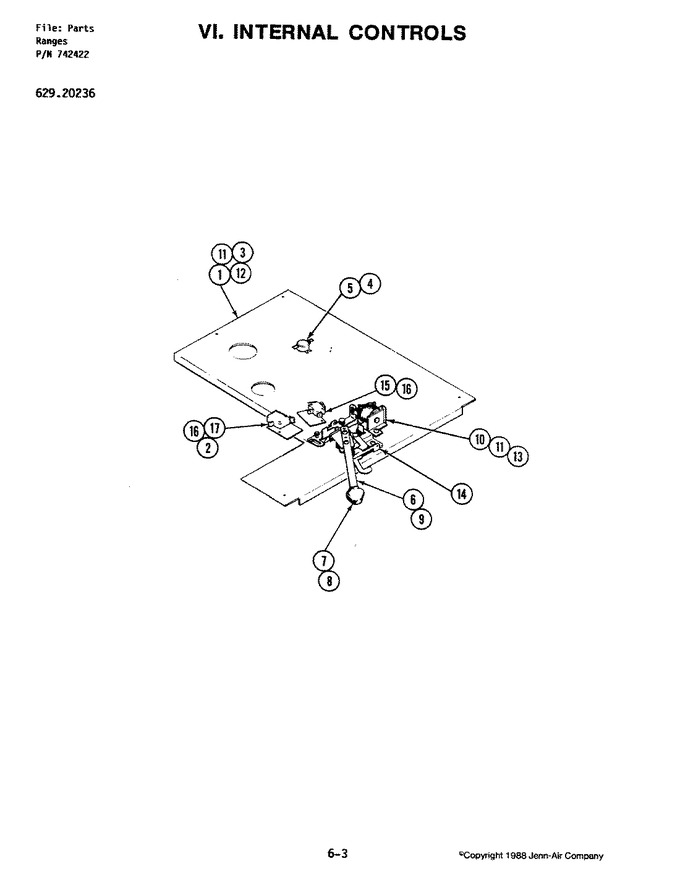

Diagram for 20236
