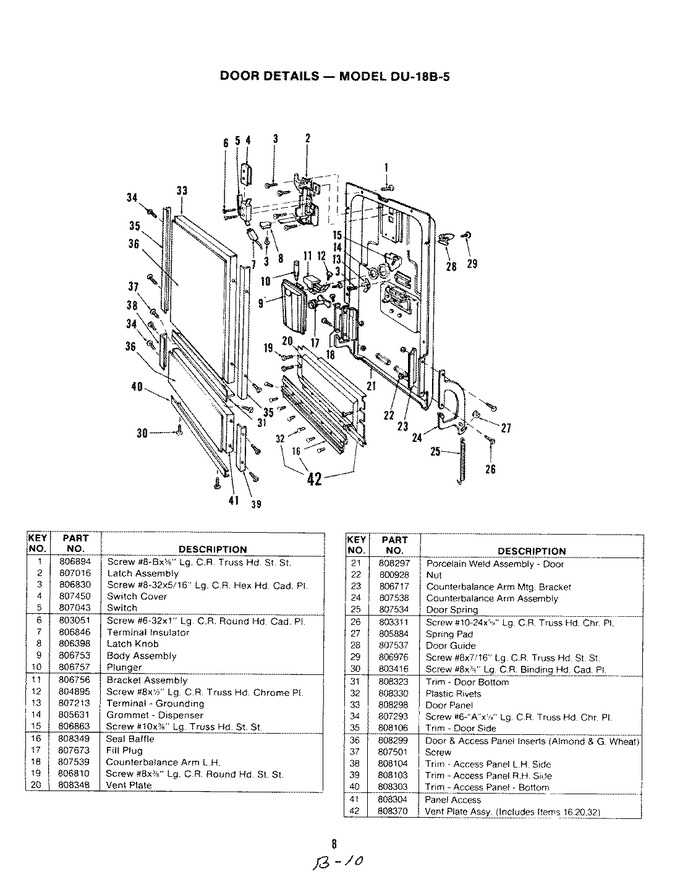

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	806894		Screw		Appelez-nous	-
3	806830		Screw		Appelez-nous	-
4	807450		Switch Cover		Appelez-nous	-
5	807043		Switch		Appelez-nous	-
6	803051		Screw		Appelez-nous	-
7	806846		Insulator		Appelez-nous	-
8	806398		Latch Knob		Appelez-nous	-
9	806753		Dispenser		Appelez-nous	-
10	806757		Plunger		Appelez-nous	-
11	806756		Bracket		Appelez-nous	-
12	804895		Screw		Appelez-nous	-
13	807213		Ground Terminal		Appelez-nous	-
14	805631		Grommet		Appelez-nous	-
15	806863		Screw		Appelez-nous	-
16	808349		Vent Panel Seal		Appelez-nous	-
17	807673		Fill Plug		Appelez-nous	-
18	807539		Lh Arm		Appelez-nous	-
19	806810		Screw		Appelez-nous	-
20	808348		Vent Plate		Appelez-nous	-
21	808297		Inner Panel		Appelez-nous	-
22	800928		Nut		Appelez-nous	-
23	COMM PART		Arm Bracket   (Replaces: 806717)		Appelez-nous	-
23	807016		Latch Asm		Appelez-nous	-
24	807538		Rh Arm		Appelez-nous	-
25	807534		Door Spring		Appelez-nous	-
26	803311		Screw		Appelez-nous	-
27	805884		Spring Pad		Appelez-nous	-
28	807537		Door Guide		Appelez-nous	-
29	806976		Screw		Appelez-nous	-
30	W11233072		Screw   (Replaces: 803416)			Immediately	$ 12.62
31	808323		Trim		Appelez-nous	-
32	808330		Rivet		Appelez-nous	-
33	COMM PART		Door Panel   (Replaces: 808298)		Appelez-nous	-
34	WP74004005		Screw   (Replaces: 807293)				$ 6.95
35	808106		Btm Trim		Appelez-nous	-
36	COMM PART		Insert   (Replaces: 808299)		Appelez-nous	-
37	807501		Screw		Appelez-nous	-
38	808104		Trim		Appelez-nous	-
39	808103		Trim		Appelez-nous	-
40	808303		Trim		Appelez-nous	-
41	808304		Access Panel		Appelez-nous	-
42	808370		Vent Panel Asm		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
