SELECT A DIAGRAM

01 - Control Panel


02 - Detergent Cup


03 - Door Details

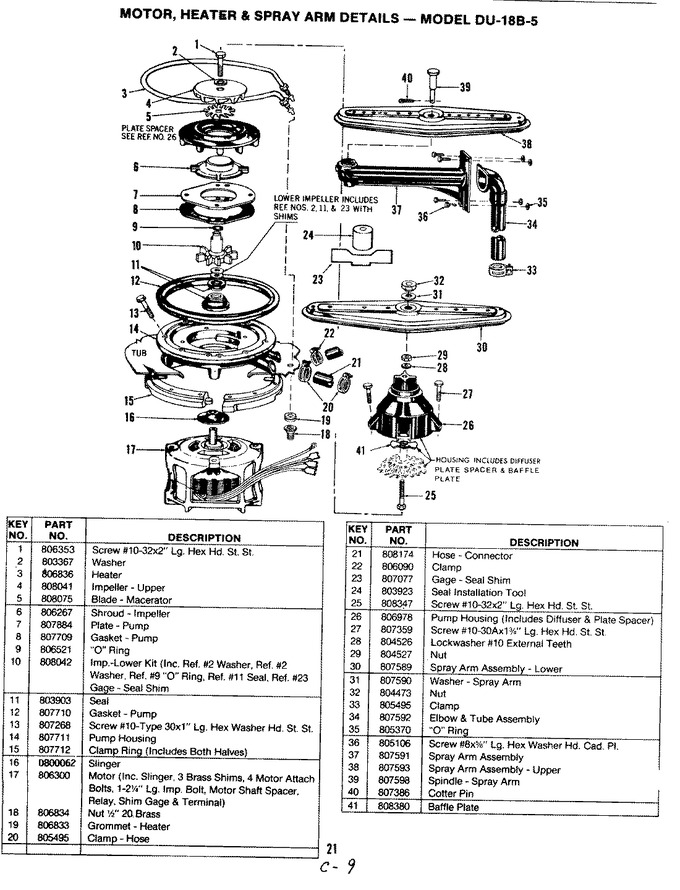

04 - Frame Details


05 - Motor, Heater & Spray Arm


06 - Rack Assembly


07 - Tub


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	806353		Screw		Appelez-nous	-
2	803367		Washer		Appelez-nous	-
3	806836		Heater Kit		Appelez-nous	-
4	808041		Upper Impeller		Appelez-nous	-
5	808075		Macerator Blade		Appelez-nous	-
6	806267		Shroud		Appelez-nous	-
7	807884		Pump Plate		Appelez-nous	-
8	5300807709		Gasket   (Replaces: 807709)				$ 54.26
9	806521		O Ring		Appelez-nous	-
10	5300808042		Impeller Kit   (Replaces: 808042)		Appelez-nous	-
11	803903		Gasket		Appelez-nous	-
12	807710		Pump Gasket		Appelez-nous	-
13	807268		Screw		Appelez-nous	-
14	807711		Pump Housing		Appelez-nous	-
15	807712		Clamp Ring		Appelez-nous	-
16	800062		Undercutter Blades & Rivets		Appelez-nous	-
17	806300		Motor		Appelez-nous	-
18	154106202		Nut   (Replaces: 806834)			Immediately	$ 18.32
19	5300806833		Grommet   (Replaces: 806833)				$ 5.34
20	805495		Clamp		Appelez-nous	-
21	808174		Hose Connector		Appelez-nous	-
22	806090		Clamp		Appelez-nous	-
23	807077		Shim Gauge		Appelez-nous	-
24	803923		Seal Tool		Appelez-nous	-
25	808347		Screw		Appelez-nous	-
26	806978		Pumphousing Kit		Appelez-nous	-
27	807359		Screw		Appelez-nous	-
28	COMM PART		Lockwasher   (Replaces: 804526)		Appelez-nous	-
29	316205500		Nut   (Replaces: 804527)				$ 11.34
30	807589		Lwr Spray Arm		Appelez-nous	-
31	COMM PART		Washer   (Replaces: 807590)		Appelez-nous	-
32	804473		Nut		Appelez-nous	-
33	805495		Clamp		Appelez-nous	-
34	807592		Elbow		Appelez-nous	-
35	805370		O Ring		Appelez-nous	-
36	WP67006908		Screw   (Replaces: 805106)			Immediately	$ 7.16
37	807591		Spray Arm		Appelez-nous	-
38	807593		Upr Spray Arm		Appelez-nous	-
39	807598		Spindle		Appelez-nous	-
40	807386		Cotter Pin				$ 1.10
41	808380		Baffle Plate		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
