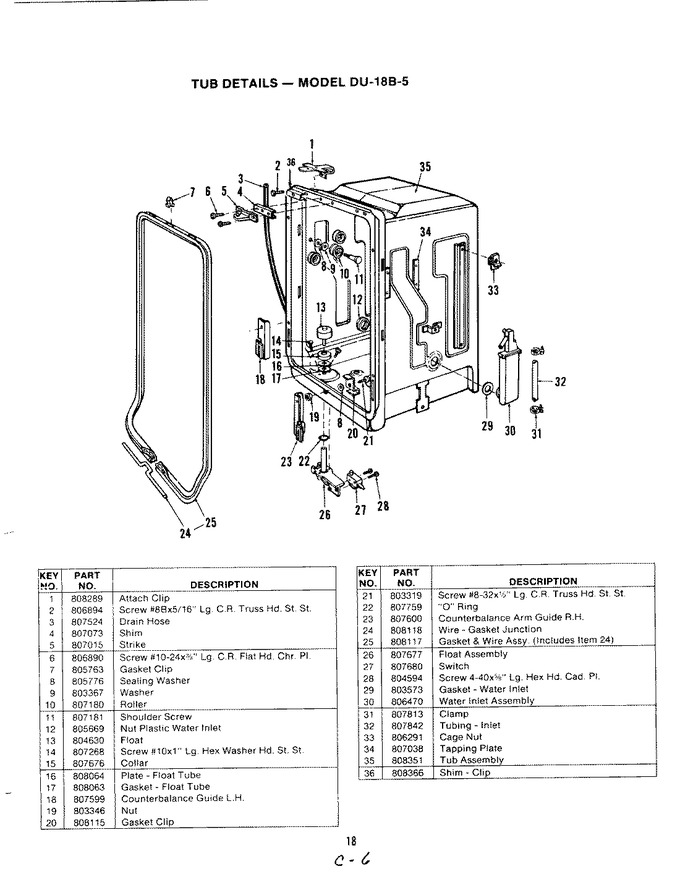

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	808289		Clip		Appelez-nous	-
2	806894		Screw		Appelez-nous	-
3	807524		Drain Hose		Appelez-nous	-
4	807073		Strike Shim		Appelez-nous	-
5	807015		Strike		Appelez-nous	-
6	806890		Screw		Appelez-nous	-
7	805763		Clip Kit (tub Gasket)		Appelez-nous	-
8	805776		Sealer		Appelez-nous	-
9	803367		Washer		Appelez-nous	-
10	807180		Roller		Appelez-nous	-
11	807181		Screw		Appelez-nous	-
12	805669		Nut		Appelez-nous	-
13	804630		Float		Appelez-nous	-
14	807268		Screw		Appelez-nous	-
15	807676		Collar		Appelez-nous	-
16	808064		Plate, Float Tube		Appelez-nous	-
17	808063		Gasket		Appelez-nous	-
18	807599		Lh Guide		Appelez-nous	-
19	803346		Nut		Appelez-nous	-
20	COMM PART		Clip   (Replaces: 808115)		Appelez-nous	-
21	WP250830		Screw   (Replaces: 803319)				$ 7.16
22	807759		O Ring		Appelez-nous	-
23	807600		Rh Guide		Appelez-nous	-
24	COMM PART		Wire,gaskt Junc   (Replaces: 808118)		Appelez-nous	-
25	5303912631		Door Gasket   (Replaces: 808117)		Appelez-nous	-
26	807677		Float Asm		Appelez-nous	-
27	807680		Float Switch		Appelez-nous	-
28	804594		Bolt		Appelez-nous	-
29	803573		Washer		Appelez-nous	-
30	806470		Water Inlet		Appelez-nous	-
31	807813		Clamp		Appelez-nous	-
32	807842		Inlet Tubing		Appelez-nous	-
33	806291		Cage Nut		Appelez-nous	-
34	807038		Tapping Plate		Appelez-nous	-
35	808351		Tub Asm		Appelez-nous	-
36	808366		Clip Shim		Appelez-nous	-
