Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP77001094 Element, Bake (240v-2500w)   (Replaces: Y0059552) In-Stock Immediately $ 39.58

2 WPY0061732 Element, Broil (240v-3000w)   (Replaces: Y0061732) Special Order $ 158.37

3 WPW10259865 Element, 5 Turn 2600w 8``   (Replaces: Y0057414) In-Stock Immediately $ 105.92

4 WPW10259868 Surface Element 1500w   (Replaces: Y0052246) In-Stock Immediately $ 112.28

5 0060778 Lamp, Cup Appelez-nous -
6 Y0042175 Bulb, Light Appelez-nous -
7 Y0062365 Socket, Oven Light Appelez-nous -
8 0063763 Gasket, Oven Light Appelez-nous -
9 Y0064875 Lens, Oven Light Appelez-nous -
10 0063764 Retainer, Oven Light Lens Appelez-nous -
11 Y0053131 Mounting Brkt. Plug Block Appelez-nous -
12 330031 Sub 89336 Term Block Kit   (Replaces: Y0071930) In-Stock Immediately $ 14.48

13 Y0065780 Switch, Clean Circuit Special Order $ 11.77

14 Y0061389 Infinite Switch Appelez-nous -
15 Y0060711 E.t.s. Sensor Appelez-nous -
16 0042185 Term Blk 1m-min Appelez-nous -
17 Y0059213 Circuit Board Appelez-nous -
NI 0059872 Wire Harness Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

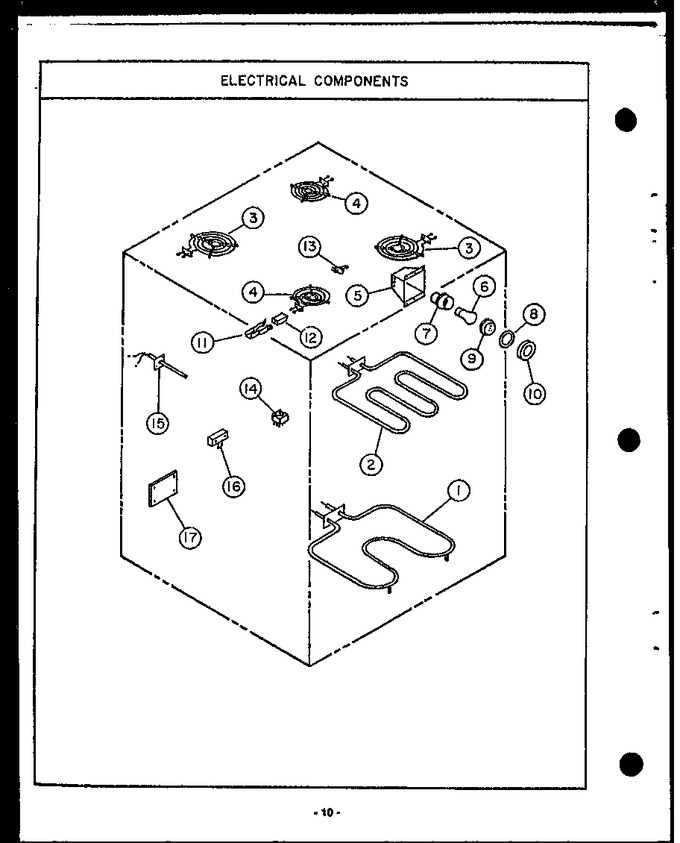

Diagram for ESS307
