Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 D7824706Q Ice Maker Assy.   (Replaces: 61005508) In-Stock Immediately $ 150.62

2 12671401 Assy, Im Arm/wire Appelez-nous -
2 WP2256087 Brkt, Ice Maker   (Replaces: 67002823) Special Order $ 83.70

3 67006425 Screw, Sm   (Replaces: M0211019) In-Stock Immediately $ 6.26

4 WPW10289690 Cover, Ice Maker   (Replaces: 12582501) In-Stock Immediately $ 7.56

5 67005375 Glide, Frz (lt)   (Replaces: D7849906) Special Order $ 268.13

6 67006529 Screw, Sm (stnls)   (Replaces: M0213530) Special Order $ 11.55

7 D7849907 Glide, Frz (rt) Appelez-nous -
8 67006425 Screw, Sm   (Replaces: M0238616) In-Stock Immediately $ 6.26

8 12403304 Back, Inner Fz Appelez-nous -
9 67006425 Screw, Sm   (Replaces: M0238616) In-Stock Immediately $ 6.26

9 12583101 Cover, Supply Air Appelez-nous -
9 M0580205 Grommet, Screw Appelez-nous -
10 12582102 Shelf, Quick Chill Appelez-nous -
11 WP65889-4 Capacitor   (Replaces: C8931612) In-Stock Immediately $ 55.03

11 WPW10139210 Screw, Tc   (Replaces: M0226528) Special Order $ 6.75

12 WPW10139210 Screw, Tc   (Replaces: M0226528) Special Order $ 6.75

12 67002789 Motor, Auger Appelez-nous -
13 12561702 Cover, Auger Motor Appelez-nous -
13 67006425 Screw, Sm   (Replaces: M0238616) In-Stock Immediately $ 6.26

14 W11447232 Socket, Light   (Replaces: Y12570701) In-Stock Immediately $ 11.89

15 10114901 Driver (ice Maker) Special Order $ 1.61

16 WPM0223101 Nut, Locking   (Replaces: M0223101) Special Order $ 6.91

17 12583001 Shield, Fz Light Appelez-nous -
18 40A15 Bulb, Light (40 Watt)   (Replaces: A0282803) In-Stock Immediately $ 1.98

19 67006425 Screw, Sm   (Replaces: M0238616) In-Stock Immediately $ 6.26

19 12403401 Cover, Evap Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

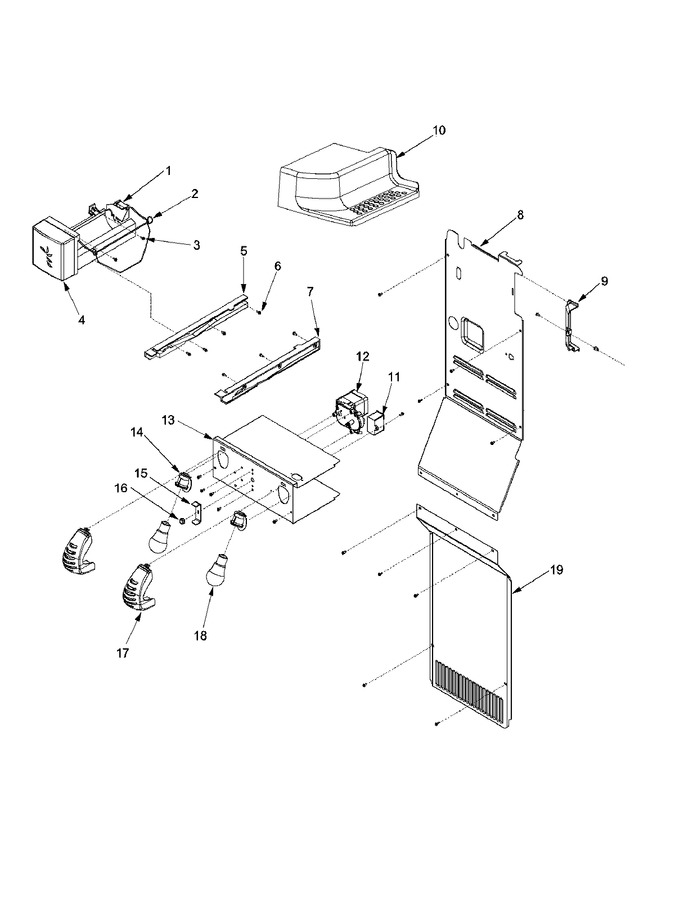

Diagram for PSD2453GRQ (BOM: PPSD2453GC0)
